Hur smides stål? Process, tekniker och tillämpningar

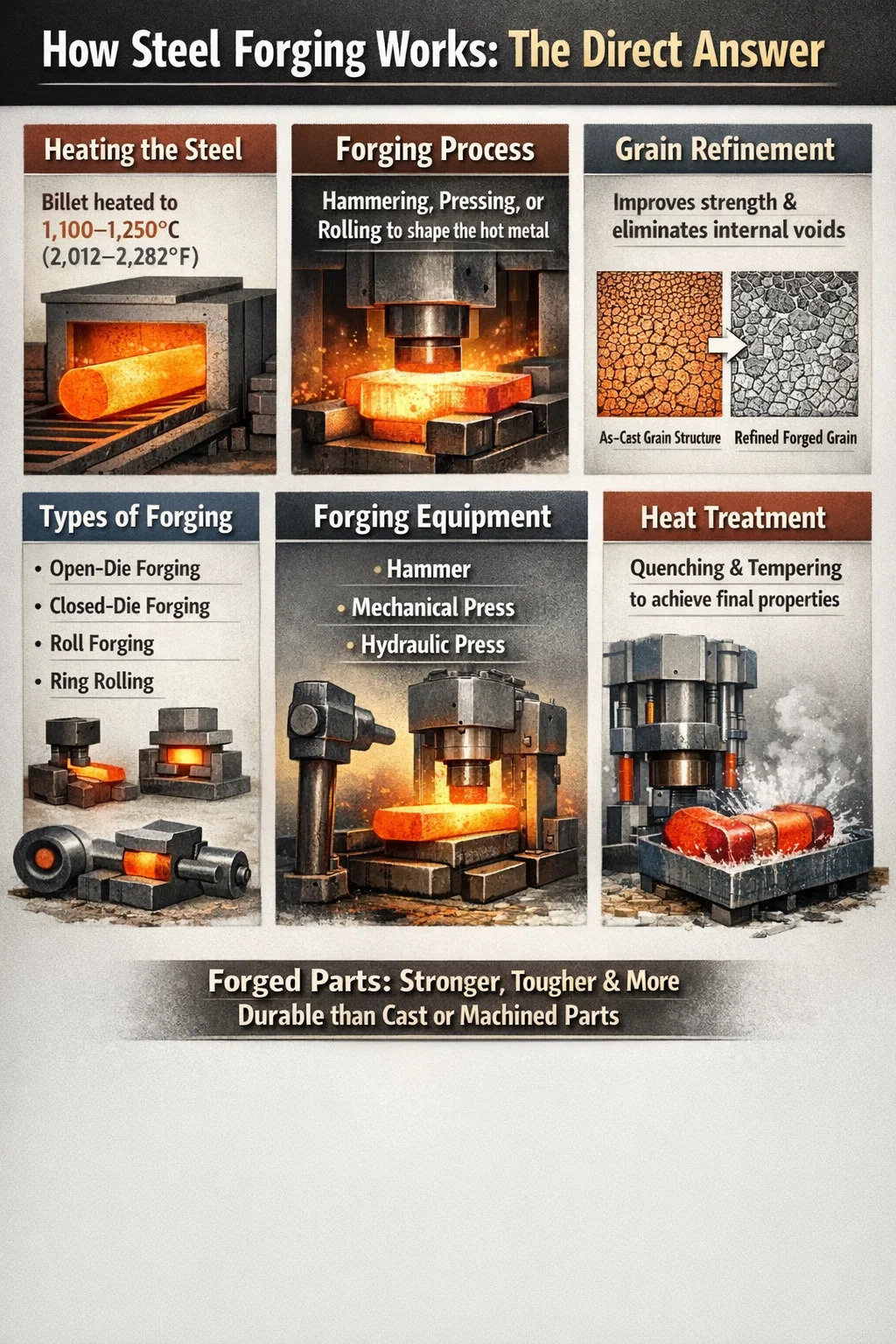

Hur stålsmide fungerar: det direkta svaret

Stålsmide är processen att forma stål genom att applicera tryckkraft - antingen genom att hamra, pressa eller rulla - medan metallen värms upp till en temperatur som gör den plastisk och bearbetbar men inte smält. Resultatet är en del med överlägsna mekaniska egenskaper jämfört med gjutna eller bearbetade komponenter, eftersom smidesprocessen förfinar den inre kornstrukturen och eliminerar inre tomrum.

Rent praktiskt värms ett stålämne eller göt upp till mellan 1 100°C och 1 250°C (2 012 ° F till 2 282 ° F) för varmsmidning - den vanligaste industriella metoden - placeras sedan under en press eller hammare som deformerar den till önskad form. Den formade delen kyls sedan under kontrollerade förhållanden och avslutas genom bearbetning, värmebehandling eller ytbearbetning.

Detta är inte en enda teknik utan en familj av relaterade processer. Beroende på detaljens geometri, produktionsvolym, erforderliga toleranser och materialkvalitet, väljer tillverkarna mellan smidning med öppen stans, smide med stängd stans (avtrycksform), rullsmidning, ringvalsning eller isotermisk smide. Var och en ger olika avvägningar mellan materialanvändning, formkostnad, dimensionell noggrannhet och uppnåbar komplexitet.

Råmaterialet: Att välja rätt stål för smide

Alla stålsorter smider inte på samma sätt. Kolhalten, legeringselementen och smältans renhet påverkar hur materialet flyter under tryck och vilka egenskaper den färdiga delen uppnår. Smidesbara stål är grovt grupperade enligt följande:

• Lågkolhaltiga stål (0,05–0,30 % C): Mycket duktil och lätt att smida; används för strukturella delar, bultar och axlar som inte kräver extrem hårdhet.
• Mellankolhaltiga stål (0,30–0,60 % C): Smidesindustrins arbetshäst; kvaliteter som AISI 1040 och 4140 används för vevaxlar, vevstakar, växlar och axlar.
• Högkolhaltiga stål (0,60–1,00 % C): Hårdare och starkare men känsligare för sprickbildning under smide; används för fjädrar, skenor och skärverktyg.
• Legerade stål (4000, 8000-serien): Tillsatser av krom, molybden, nickel och vanadin förbättrar härdbarhet och seghet; vanligt inom flyg och tunga maskiner.
• Rostfria stål (300- och 400-serien): Kräv högre smidestryck och strängare temperaturkontroll; används i kemiska, livsmedelsbearbetnings- och medicinska tillämpningar.

Smidesbeståndet kommer som rundstänger, ämnen skurna från valsade stångmaterial eller göt för mycket stora delar. Billetvikten för fordonskomponenter sträcker sig vanligtvis från 0,5 kg till 30 kg , medan stora industriella smide - som turbinaxlar eller tryckkärlsflänsar - kan utgå från göt som väger flera ton.

Uppvärmning av stål: temperatur, ugnar och skalkontroll

Uppvärmning är där smidesprocessen faktiskt börjar, och den är mycket mer kontrollerad än vad bilden av en glödande stång som dras från en eld antyder. Att få temperaturen fel - även med 50°C - kan betyda spruckna smide, överdrivet slitage på formen eller delar som inte kan kontrolleras.

Smidestemperaturintervall efter ståltyp

Industriella smidesugnar är gaseldade roterande härdugnar, skjutugnar eller induktionsvärmesystem. Induktionsvärme har blivit dominerande för högvolymproduktion av mindre ämnen eftersom den värmer ett ämne med en diameter på 50 mm till smidestemperatur i under 60 sekunder , eliminerar ytskalning nästan helt och använder ungefär 30–40 % mindre energi än motsvarande gasugnssystem.

Skala - järnoxidskiktet som bildas på ytan under gasugnsuppvärmning - är ett bestående problem. Om glödskal pressas in i detaljytan genom formkontakt, skapar det ytdefekter som kräver ytterligare bearbetning eller orsakar kassering. Högtrycksvattenavkalkningsstrålar arbetar kl 150–200 bar är standard på presslinjer för att spränga av skalning omedelbart innan ämnet kommer in i formen.

Öppen formsmidning: Flexibilitet för stora och specialanpassade delar

Smidning med öppen stans - även kallad frismide eller smedsmide - använder platta, V-formade eller enkla konturformade stansar som inte omsluter arbetsstycket. Operatören eller det automatiserade systemet roterar och placerar om ämnet mellan varje pressslag och arbetar gradvis till önskad form. Denna teknik ger smidesbutiken enorm flexibilitet: en enda uppsättning platta stansar kan producera hur många olika delar som helst helt enkelt genom att ändra hur arbetsstycket manipuleras.

Öppen formsmidning är den metod som väljs för delar som är för stora för slutna formar - turbinrotoraxlar, fartygspropelleraxlar, stora flänsar, tryckkärlsskal och valsar. Delar som tillverkas på detta sätt kan väga från några kilogram upp till flera hundra ton . Pressen på 300 MN vid China's Second Heavy Industry Group är en av de största i världen, som kan smida titan- och stålkomponenter för kärnkraftverk och flygplanskonstruktioner.

Processsekvensen för ett stort skaft ser vanligtvis ut så här:

1. Göt gjuts och får stelna; de övre (stigare) och nedre (rumpa) sektionerna med segregering och hålrum beskärs av, vilket tar bort upp till 20–25 % av den ursprungliga götsvikten .
2. Kvarvarande göt värms upp och rubbas (komprimeras axiellt) för att bryta ner den gjutna kornstrukturen och stänga inre hålrum.
3. Ämnet dras ut (förlängs) under pressen och roterar stegvis mellan slagen för att bearbeta materialet enhetligt.
4. Flera uppvärmningar krävs för stora delar för att hålla arbetstemperaturen över gränsen för slutsmide.
5. Grovsmidet är grovbearbetat för att avlägsna ytojämnheter och kontrolleras med ultraljud för inre defekter.

Materialutnyttjandet i öppen formsmide är lägre än i slutna formarbeten - vanligtvis 60–75 % av startgötsvikten hamnar i det färdiga smidet. Resten tas bort som gröda, våg och bearbetningsmaterial. Trots detta, för mycket stora delar eller engångsdelar, gör de låga formkostnaderna öppen form till det enda ekonomiskt lönsamma alternativet.

Sluten formsmidning: Precision och högvolymproduktion

Sluten formsmidning - även kallad avtrycksformsmidning - använder matchade övre och nedre formhalvor som innehåller det exakta negativa intrycket av den färdiga delen. När pressen stängs fyller den uppvärmda stålämnet formhåligheten och antar den exakta formen av avtrycket. Överflödig metall pressas ut i en tunn ring som kallas flash, som senare trimmas bort.

Detta är den dominerande metoden för storvolymproduktion av strukturella och mekaniska komponenter: fordonsvevstakar, styrspinnar, hjulnav, flygplansvingar och handverktyg. Modern sluten formsmide uppnår dimensionella toleranser av ±0,5 mm eller tätare på medelstora komponenter, vilket avsevärt minskar nedströms bearbetning jämfört med gjutning.

Multi-Station Die Sequence

Komplexa delar smids sällan till slutlig form i ett enda slag. Formblocket är uppdelat i flera avtrycksstationer arrangerade i sekvens:

• Fullständigare intryck: Omfördelar metall i längdriktningen, vilket minskar tvärsnittet vid specifika punkter.
• Edger intryck: Samlar metall i specifika zoner och formar grovt tvärsnittsprofilen.
• Blockerande intryck: Förformar arbetsstycket till en form som liknar den sista delen men med större radier och mer drag.
• Efterbehandlarens intryck: Tar delen till slutlig geometri, bildar fina detaljer och snäva radier. Flash genereras här.

För en typisk fordonsvevstake i AISI 4140 tar hela sekvensen - från att sätta in ämnet till att ta ut det snabbtrimmade smidet - under 30 sekunder på en modern mekanisk press klassad till 25 000 till 40 000 kN. En enda smideslinje kan producera 600 till 1 200 vevstakar per timme .

Flash och materialanvändning

Flash representerar vanligtvis 10–20 % av ämnets vikt i konventionell sluten formsmide. Flashless smide - en variant där formen är helt innesluten och ämnesvolymen är exakt anpassad till håligheten - kan eliminera detta avfall men kräver mycket noggrann förberedelse av ämnet och högre presskrafter. Den används för delar som kugghjul och lagerringar där materialkostnadsbesparingar motiverar den extra komplexiteten.

Rullsmidning och ringvalsning: Specialiserade formningsmetoder

Utöver de två huvudformsmidningskategorierna är flera specialiserade stålsmideprocesser värda att förstå eftersom de dominerar specifika produktkategorier.

Rullsmidning

Vid valssmidning passerar det uppvärmda ämnet mellan två motroterande valsar med formade spår bearbetade i deras ytor. När ämnet passerar genom, minskar valsarna dess tvärsnitt och förlänger det, och fördelar metall i det exakta mönster som behövs för nästa smidesoperation. Rullsmidning används i stor utsträckning som ett förformningssteg före smide med sluten form av långsträckta delar som vevstakar och bladfjäderämnen. Det förbättrar materialfördelningen och minskar antalet stängda formavtryck som krävs, vilket minskar formslitaget och cykeltiden.

Ringrullande

Ringvalsning ger sömlösa ringar genom att genomborra ett hål i ett skivformat smidesämne och sedan expandera det mellan en driven huvudvals och en tomgångsrulle medan platta axiella valsar styr ringhöjden. Resultatet är en sömlös ring med en kontinuerligt flytande kornstruktur runt sin omkrets - en betydande strukturell fördel jämfört med ringar skurna från plåt eller tillverkade genom svetsning.

Valsade ringar sträcker sig från små lagerbanor som väger under 1 kg till massiva vindturbinflänsar och kärnreaktorkärlsflänsar med ytterdiametrar som överstiger 8 meter och vikter ovan 100 ton . Flygindustrin är starkt beroende av ringvalsade titan- och stålkomponenter för jetmotorhöljen, ramar och skott.

Kall och varm smide: Arbetar stål under röd värme

Varmsmide är inte det enda alternativet. Kallsmidning - utförs vid eller nära rumstemperatur - och varmsmidning - vanligtvis kl 650–900°C för stål — erbjuder olika kombinationer av ytfinish, dimensionsnoggrannhet och mekanisk prestanda.

Kall smide

Kallsmidning av stål är beroende av arbetshärdning: när metallen deformeras plastiskt ökar dess dislokationstäthet och den blir allt starkare. Delar som produceras av kall smide kan uppnå ytfinish på Ra 0,4–1,6 µm och dimensionella toleranser snävare än ±0,05 mm utan någon bearbetning. Storvolymproduktion av bultar, muttrar, skruvar och kallformade kugghjulsämnen är primära tillämpningar.

Begränsningen är de stora krafterna som krävs. Kallsmidning av ett lågkolhaltigt stål kräver flödespåkänningar av 500–800 MPa , jämfört med 80–150 MPa för samma material vid heta smidestemperaturer. Formar slits snabbt och stålet måste typiskt glödgas och återsmörjas (ofta med fosfat-tvålsystem) mellan stegen för flerpassageformningsoperationer.

Varmsmide

Varmsmide sitter mellan varmt och kallt både vad gäller temperatur och utfall. Vid mellantemperaturer minskar flödesspänningen jämfört med kallbearbetning – vilket sänker kraven på presstonnage – medan ytkvalitet och dimensionell precision är mycket bättre än varmsmide eftersom mindre beläggningsformer och termisk krympning är mindre. Varmsmidning används i allt större utsträckning för precisionsväxlar och CV-ledskomponenter i fordonsdrivlinan, där kombinationen av nästan nätformad noggrannhet och god ytintegritet minskar den totala tillverkningskostnaden jämfört med varmsmidda-sedan-maskin-sekvenser.

Smidesutrustning: hammare, mekaniska pressar och hydrauliska pressar

Maskinen som levererar smideskraften formar ekonomin, kapaciteten och produktionshastigheten för operationen lika mycket som formkonstruktionen gör. Tre huvudmaskintyper dominerar industrismide av stål:

Smide hammare

Hammare levererar energi genom att tappa eller driva en kolv nedåt med hög hastighet. Deformationsenergin är den kinetiska energin hos den rörliga kolven. Gravity drop hammare är den enklaste typen; krafthammare använder ånga, tryckluft eller hydrauliskt tryck för att accelerera kolven och når slagenergier från 5 kJ till över 1 000 kJ för stora dubbelverkande ånghammare. Hammare är väl lämpade för smidning av komplexa former med öppen form eftersom flera snabba slag kan bearbeta materialet progressivt. Den höga töjningshastigheten för hammarslag betyder också kortare kontakttid för dynan och lägre termisk belastning.

Mekaniska smidespressar

Mekaniska pressar använder en svänghjulsdriven excentrisk vev för att omvandla rotationsenergi till ett enda kolvslag per varv. Kapaciteten sträcker sig från 5 000 kN till 125 000 kN . Deras fasta slaglängd och förutsägbara kolvposition gör dem idealiska för flertrycksarbete med slutna stansar med snäv dimensionell repeterbarhet. En 63 000 kN mekanisk press - en vanlig storlek för tunga bilsmider - körs vanligtvis vid 40–80 slag per minut , vilket möjliggör mycket höga produktionshastigheter.

Hydrauliska smidespressar

Hydrauliska pressar genererar kraft genom högtrycksvätska som verkar på en cylinder. Till skillnad från mekaniska pressar kan de hålla fullt tonnage under hela slaget och kan programmeras med komplexa ramhastighets- och kraftprofiler. Detta gör dem väsentliga för isotermisk smide av flyg-superlegeringar, där långsamma töjningshastigheter behövs för att undvika adiabatisk uppvärmning och sprickbildning, och för mycket stora operationer med öppen dyna. Världens största smidespressar — inklusive 750 MN press på VSMPO-AVISMA i Ryssland — är hydrauliska.

Vad händer med kornstrukturen under stålsmidning

Smides mekaniska överlägsenhet över gjutgods kommer direkt från vad smide gör med stålets inre mikrostruktur. Att förstå detta förklarar varför smide är specificerade för kritiska applikationer även när de kostar betydligt mer.

Gjutstål innehåller en grov, dendritisk kornstruktur med kemisk segregation mellan korngränser och inre krymphål eller porositet. När detta material smides händer flera saker samtidigt:

• Kornförfining: Stora gjutna korn bryts upp genom plastisk deformation och omkristalliseras sedan till mindre, mer enhetliga likaxliga korn under och efter varmbearbetning. Mindre korn betyder bättre seghet och utmattningshållfasthet.
• Ogiltig stängning: Inre porositet och mikrokrympning komprimeras och svetsas igen av tryckpåkänningarna från smide, särskilt vid flerpassage öppna stansoperationer med höga reduktionsförhållanden.
• Fiberflöde: Icke-metalliska inneslutningar och hårdmetallsträngar är långsträckta och inriktade med metallflödets riktning, vilket skapar ett kornflödesmönster. När smidesformen är konstruerad på rätt sätt följer detta fiberflöde delens kontur, och kornflödeslinjerna löper parallellt med spänningsaxeln i drift - vilket avsevärt förbättrar utmattningsmotståndet jämfört med ett bearbetat ämne där flödesledningarna skärs igenom.
• Homogenisering: Upprepad uppvärmning och deformation fördelar legeringselementen mer enhetligt, vilket minskar de sammansättningsgradienter som försvagar gjutna strukturer.

En välsmidd stålkomponent kan uppvisa upp till 40 % högre utmattningshållfasthet, 20 % högre draghållfasthet och markant överlägsen slagseghet jämfört med en rollbesättning av samma nominella sammansättning. I applikationer som landningsställ för flygplan eller vevaxlar för bilar – där cyklisk belastning och enstaka stötbelastningar är designdrivkrafter – är dessa inte marginella vinster.

Värmebehandling efter smide: Att slutföra den metallurgiska cykeln

För de flesta smide av legerat stål ger smidesoperationen ensam inte de slutliga mekaniska egenskaperna som krävs. Värmebehandling efter smide är steget som låser in målkombinationen av styrka, hårdhet och seghet.

Normaliserande

Uppvärmning till 850–950°C och luftkylning förfinar kornstrukturen och homogeniserar mikrostrukturen efter smide. Normalisering specificeras ofta som en baslinjebehandling för smide av kol och låglegerat stål före slutlig bearbetning och är ibland den enda värmebehandling som krävs för applikationer med lägre prestanda.

Släck och temperament (Q&T)

För högpresterande smide av legerat stål, austenitisering (vanligtvis 830–900°C ), kylning i vatten, olja eller polymer och sedan anlöpning vid 450–680°C är standardvägen för att uppnå hög hållfasthet med tillräcklig seghet. En AISI 4340 stålsmide i Q&T-tillstånd kan uppnå draghållfastheter på 1 000–1 800 MPa beroende på anlöpningstemperaturen, vilket gör den lämplig för flygplanskonstruktionskomponenter och tunga drivlinor.

Glödgning och stressavlastning

Stora smide med komplex geometri kan behålla betydande restspänningar från ojämn kylning efter smide. En avspänningsglödgning kl 550–650°C — under omvandlingstemperaturen — minskar kvarvarande spänning utan att väsentligt ändra hårdheten, vilket förhindrar förvrängning under slutlig bearbetning. Detta steg är standardpraxis för stora ventilkroppar, formblock och tryckkärlskomponenter.

Kvalitetskontroll och provning i stålsmide

Stålsmide avsedda för kritiska applikationer genomgår en rigorös kontrollregim som täcker både yt- och inre kvalitet. De specifika tester som krävs beror på branschstandarden – ASTM, EN, JIS eller kundspecifika specifikationer – men följande tillämpas brett:

• Ultraljudstestning (UT): Högfrekventa ljudvågor upptäcker inre brister - sprickor, tomrum, inneslutningar - som är osynliga på ytan. Krävs för praktiskt taget all smide av rymd-, kärnkrafts- och tryckutrustning; acceptanskriterier definieras av zon (t.ex. ingen indikation som överstiger 2 mm flatbottnad hålekvivalent i borrningszonen).
• Magnetisk partikelinspektion (MPI): Upptäcker yt- och ytsprickor i ferromagnetiska stål genom att magnetisera delen och applicera suspension av järnpartiklar. Standard för fordonssäkerhetskritiska smide som styrspinnar och hjulnav.
• Hårdhetstestning: Brinell- eller Rockwell-hårdhet mätt på bearbetade ytor bekräftar att värmebehandlingen uppnådde målegenskaperna.
• Drag- och slagprovning: Destruktiva tester på separat smidda testkuponger – eller från förlängningar som smidda på delen – verifierar sträckgräns, slutlig draghållfasthet, töjning och Charpy V-notch slagenergi vid specificerade temperaturer.
• Dimensionell inspektion: CMM (koordinatmätmaskin) verifiering av alla kritiska dimensioner mot teknisk ritning, med full spårbarhet av mätdata.

Makroetsningstestning – skärning, polering och etsning av ett tvärsnitt av ett smide med en utspädd syralösning – avslöjar kornflödeslinjerna, bekräftar att de följer det avsedda mönstret och avslöjar eventuell inre segregation, rörledningar eller sömmar som UT kan missa. Detta test är vanligen specificerat för kvalificering i första artikeln av nya formkonstruktioner.

Vanliga defekter i stålsmide och deras orsaker

Även välkontrollerade smidesoperationer ger defekta delar. Att känna igen grundorsaken till varje defekttyp är viktigt för att korrigera processen innan stora mängder skrot samlas.

Där smidda ståldelar används: industritillämpningar

Stålsmide finns i praktiskt taget alla branscher där komponenter måste tåla höga påfrestningar, upprepad belastning eller förhöjda temperaturer. Följande sektorer står för den stora majoriteten av den globala smidesproduktionen:

Fordonsindustrin

Fordonssektorn konsumerar ungefär 60 % av allt smide som produceras globalt . En typisk personbil innehåller över 250 smidda komponenter: vevaxlar, vevstakar, kamaxlar, transmissionsväxlar, styrnav, hjulnav, bromsok, upphängningsarmar och CV-kåpor. Övergången till elfordon förändrar mixen – färre vevaxlar och kolvar – men ökar efterfrågan på stora batterihöljes konstruktionsdelar och elmotoraxlar.

Flyg och försvar

Flygsmide är föremål för de mest rigorösa material- och processcertifieringskraven i alla branscher. Strukturella komponenter för flygplansskrov - vingbalkar, flygkroppsramar, landningsställsstag - och motorkomponenter - kompressorskivor, turbinskivor, axlar - är nästan uteslutande smidda. Ett enda kommersiellt flygplan med bred kropp innehåller över 1 500 smidda delar , många av dem stora aluminium- eller titanbitar snarare än stål, men höghållfasta stålsmider dominerar i landningsställ och manöversystem.

Olja, gas och kraftproduktion

Tryckkärlsflänsar, ventilkroppar, rörledningskopplingar, brunnshuvudkomponenter och turbinrotorer är viktiga smidestillämpningar inom energisektorn. Dessa delar arbetar under högt tryck, hög temperatur och ofta korrosiva miljöer där gjutporositet skulle vara en oacceptabel risk. Stora turbinrotorsmider för ångkraftverk kan väga över 200 ton efter slutlig bearbetning och kräver månader av smide, värmebehandling och testning före leverans.

Anläggnings- och gruvutrustning

Spårlänkar, kedjehjul, skoptänder, bergborrkronor och konstruktionsstift i tung anläggnings- och gruvutrustning förlitar sig på smidet stål för dess motståndskraft mot stötar och nötning. De extremt höga dynamiska belastningarna som dessa komponenter ser – en tand på en stor grävskopa kan absorbera tiotusentals stötcykler per skift – gör smides överlägsna seghet avgörande för en acceptabel livslängd.

Modern utveckling inom stålsmideteknik

Kärnfysiken i stålsmide har inte förändrats - metall flyter fortfarande under tryck när den värms upp - men tekniken kring processen har avancerat avsevärt under de senaste två decennierna.

Finita Element Analysis (FEA) simulering av smidesprocessen – med hjälp av programvara som Deform, FORGE eller Simufact – gör det möjligt för ingenjörer att förutsäga metallflöde, töjningsfördelning, formspänningar och potentiella defekter innan de skär en enda form. Detta har dramatiskt minskat antalet stansprovsiterationer som krävs för komplexa nya delar, vilket minskar stansutvecklingstiden och -kostnaderna med 30–50 % i många fall.

Servostyrda hydrauliska och servomekaniska pressar Tillåt programmerbara ramhastighetsprofiler, vilket möjliggör varm och isotermisk smide av material som tidigare krävde särskild utrustning eller som inte alls var möjliga i formsmidning. Kolven kan bromsas i kritiska skeden för att kontrollera värmegenerering och metallflöde, eller accelereras för att optimera cykeltiden vid mindre känsliga operationer.

Automatiserade smidesceller Kombinationen av induktionsvärmare, robothantering av ämnesämnen, fleraxlade pressöverföringssystem och in-line visioninspektion har gjort det möjligt att köra stora volymsmidda linjer med sluten form med minimalt direkt arbete. En modern bilsmidelinje kan ha en operatör övervakar fyra till sex pressar , med kvalitetsinspektion som hanteras av laserskanning och maskinseendesystem i slutet av linjen.

Precisionssmide i nästan nätform — att tillverka delar så nära den slutliga geometrin att bearbetningen reduceras till en lätt efterbehandling endast på funktionella ytor — är allt vanligare för fordonsväxlar och lagerkomponenter. Detta tillvägagångssätt minskar bearbetningstiden, förbättrar materialutnyttjandet och bevarar det fördelaktiga spannmålsflödet som bearbetning annars skulle förstöra vid delens yta.
