Hur gör du Case Harden Steel? Metoder, steg & tips

Vad härdning faktiskt gör med stål

Höljehärdning är en värmebehandlingsprocess som härdar den yttre ytan av en ståldel samtidigt som den håller den inre kärnan seg och seg. Resultatet är en komponent som motstår slitage och ytutmattning på utsidan, men som kan absorbera stötar och påfrestningar utan att spricka på insidan. Denna kombination är precis vad stålsmide och bearbetade komponenter kräver i krävande applikationer som växlar, kamaxlar, axlar och skärverktyg.

Det härdade yttre lagret - kallat "fallet" - sträcker sig vanligtvis från 0,1 mm till över 3 mm djup , beroende på vilken metod som används och exponeringstiden. Kärnan förblir relativt mjuk, vanligtvis mellan 20–40 HRC, medan höljet kan nå 58–65 HRC i väl kontrollerade processer. Denna struktur med dubbla zoner är inte möjlig att uppnå genom enbart genomhärdning, vilket gör höljeshärdning till en distinkt och mycket praktisk teknik vid stålsmidning och tillverkning.

Det är värt att förstå att inte alla stål reagerar lika på höljeshärdning. Lågkolhaltiga stål (0,1 %–0,3 % kol) är de vanligaste härdade formerna eftersom deras kärnor förblir formbara efter behandling. Stål med medelstora kolhalter kan också behandlas, men stål med hög kolhalt är vanligtvis genomhärdade istället, eftersom deras kärnor redan kan uppnå hög hårdhet.

De viktigaste metoderna som används för att härda stål

Det finns flera etablerade metoder för att härda stål, var och en lämpad för olika material, krav på höljedjup och produktionsmiljöer. Att välja rätt beror på basstållegeringen, önskad ythårdhet, dimensionstoleranser och tillgänglig utrustning.

Förkolning

Förkolning är den mest använda härdningsmetoden för stålsmidekomponenter. Processen innebär att lågkolhaltigt stål exponeras för en kolrik miljö vid höga temperaturer - vanligtvis 850°C till 950°C (1560°F till 1740°F) — tillräckligt lång för att kol ska diffundera in i ytan. När tillräckligt med kol har absorberats, släcks delen för att låsa i det härdade höljet.

Det finns tre vanliga varianter av uppkolning:

• Gasförkolning: Delen placeras i en ugn med en kolhaltig gasatmosfär, vanligtvis endoterm gas berikad med naturgas eller propan. Detta är den mest kontrollerbara och skalbara metoden, som används i stor utsträckning inom fordons- och stålsmidesindustrin.
• Pack uppkolning: Ståldelen packas i en behållare med fast kolhaltigt material (som träkol blandat med bariumkarbonat) och värms upp i flera timmar. Detta är en lågteknologisk metod som fortfarande används i små verkstäder eller för oregelbundna former.
• Flytande (saltbad) uppkolning: Delen är nedsänkt i ett smält cyanidbaserat saltbad. Det är snabbt och effektivt men innehåller farliga kemikalier, så det har minskat i användning på grund av miljö- och säkerhetsproblem.

En typisk gasförkolningscykel för att uppnå en 1 mm höljedjup på ett lågkolhaltigt stål som AISI 8620 tar det ungefär 8–10 timmar vid 930°C. Efter uppkolning härdas delen i olja eller vatten och härdas sedan vid 150°C–200°C för att lindra härdningsspänningar samtidigt som ythårdheten bibehålls över 60 HRC.

Nitrering

Nitrering introducerar kväve i stålytan snarare än kol. Den fungerar vid betydligt lägre temperaturer — 480°C till 590°C (900°F till 1095°F) — vilket innebär att distorsionen är minimal och ingen släckning krävs. Detta gör nitrering särskilt lämplig för precisionskomponenter och färdiga detaljer där dimensionell noggrannhet är avgörande.

Det resulterande fallet är grundare än uppkolning (vanligtvis 0,1 mm till 0,6 mm ), men ythårdhetsvärdena kan överstiga 70 HRC ekvivalent (1100 HV) i legerat stål som innehåller nitridbildande element som krom, molybden, aluminium och vanadin. Vanliga nitreringskvaliteter inkluderar AISI 4140, 4340 och nitralloystål.

Gasnitrering använder dissocierad ammoniak i en ugn. Plasma(jon)nitrering använder en elektrisk glödurladdning för att introducera kväve och kan behandla komplexa geometrier mer enhetligt. Saltbadsnitrering (ferritisk nitrokarburering) går snabbare och förbättrar både slitstyrka och korrosionsbeständighet.

Induktionshärdning

Induktionshärdning involverar inte kemisk diffusion. Istället använder den elektromagnetisk induktion för att snabbt värma ytan på en ståldel till över dess austenitiserande temperatur, följt av omedelbar släckning. Processen är extremt snabb - ytuppvärmning kan ske i 1 till 10 sekunder — och producerar ett hårt martensitisk hölje utan att påverka kärnan.

Denna metod kräver medelkolstål (0,35 %–0,55 % kol) eller legerade stål som redan har tillräckligt med kol för att bilda martensit vid härdning. Det används vanligtvis för axlar, växlar, vevaxlar och rälskomponenter inom stålsmide- och bilsektorerna. Falldjupen varierar vanligtvis från 1 mm till 6 mm beroende på vilken frekvens som används och uppvärmningstiden.

Högre induktionsfrekvenser ger grundare fall; lägre frekvenser tränger djupare in. En 10 kHz frekvens kan uppnå ett 3–5 mm hölje, medan en 200 kHz frekvens bara kan nå 0,5–1 mm. Hårdheten når vanligtvis 55–62 HRC på rätt utvalda stål.

Flamhärdning

Flamhärdning använder en direkt oxi-acetylen- eller oxi-propan låga för att snabbt värma stålytan, följt av vattensläckning. Det är en av de äldsta selektiva ythärdningsmetoderna och kräver ingen specialiserad ugnsutrustning. Tekniken fungerar på mellankolhaltiga och legerade stål och används ofta på stora eller svårhanterliga delar - såsom stora smide, maskinvägar och kedjehjul - som inte lätt kan passa in i ugnar eller induktionsspolar.

Höljedjup med flamhärdning sträcker sig brett från 1,5 mm till 6 mm , och hårdhetsvärden på 50–60 HRC kan uppnås. Processen är dock mindre kontrollerbar än induktionshärdning, och för att uppnå konsekvent höljedjup över komplexa former krävs skickliga operatörer.

Cyanering och karbonitridering

Karbonitrering inför samtidigt både kol och kväve i stålytan vid temperaturer på 700°C till 900°C . Det anses ofta vara en hybrid av uppkolning och nitrering. Närvaron av kväve sänker den erforderliga härdningsgraden, minskar distorsion och förbättrar härdbarheten. Höljets djup är i allmänhet grundare än full uppkolning — 0,07 mm till 0,75 mm — och det används ofta för tunna delar, fästelement och små växlar.

Cyaniding använder ett flytande natriumcyanidbad för att introducera kol och kväve samtidigt. Även om den är effektiv och snabb, har den giftiga naturen hos cyanidsalter gjort denna metod till stor del föråldrad i de flesta länder på grund av miljöbestämmelser.

Steg-för-steg-process för uppkolning av stål hemma eller i en butik

För dem som arbetar utanför en industriell miljö - i en smedsbutik, liten maskinverkstad eller hemsmedja - är packförkolning den mest tillgängliga metoden. Här är en praktisk genomgång av processen.

1. Välj rätt stål. Använd ett lågkolhaltigt stål som 1018, 1020 eller A36. Stål med hög kolhalt tjänar inte på att uppkola på samma sätt. Stålsmidda ämnen gjorda av lågkolhaltiga kvaliteter är vanliga utgångsmaterial.
2. Rengör delen noggrant. Ta bort all olja, glödskal, rost och föroreningar från ytan. Föroreningar fungerar som barriärer för koldiffusion och skapar ojämnt höljedjup.
3. Förbered den uppkolande föreningen. Blanda träkol av lövträ (krossat till 6–12 mm bitar) med en karbonatenergigivare – bariumkarbonat med 10–20 viktprocent är traditionellt, även om kalciumkarbonat (kalkstenspulver) fungerar som ett säkrare alternativ. Karbonatet reagerar med kolmonoxid i behållaren för att producera CO₂, som cirkulerar tillbaka till CO och upprätthåller den kolrika atmosfären.
4. Packa behållaren. Placera delen i en metalllåda eller förseglad behållare (gjutjärn eller tjockt stål). Packa kolblandningen runt delen, se till att ha minst 25 mm massa på alla sidor. Förslut locket med eldfast cement eller eldlera för att minimera gasutsläpp.
5. Värm i en ugn. Placera den packade behållaren i en ugn och ta den till 900°C–950°C (1650°F–1740°F) . Behåll denna temperatur under den nödvändiga blötläggningstiden. Som en grov guide ger 1 timme vid 900°C ungefär 0,25 mm höljedjup; 8 timmar ger cirka 1 mm.
6. Släck delen. Ta ut delen ur lådan medan den fortfarande är varm och kyl omedelbart i olja (motorolja eller härdolja). Vattensläckning går snabbare men ökar risken för sprickbildning. Oljehärdning är lämplig för de flesta lågkolhaltiga stål och ger en hårdhet på 58–63 HRC.
7. Temperera efter släckning. Värm upp delen till 150°C–200°C (300°F–390°F) i 1–2 timmar för att lindra inre stress från härdning. Detta minskar sprödheten samtidigt som ythårdheten bibehålls. Att hoppa över detta steg riskerar mikrosprickor.

Ett vanligt använt fälttest för fallets hårdhet är filtestet: en ny, vass fil ska glida av ytan utan att skära om fallet är helt härdat. För mer exakt mätning är Rockwell-hårdhetstestning (HRC-skala) eller Vickers mikrohårdhetstestning på ett tvärsnitt standardmetoder.

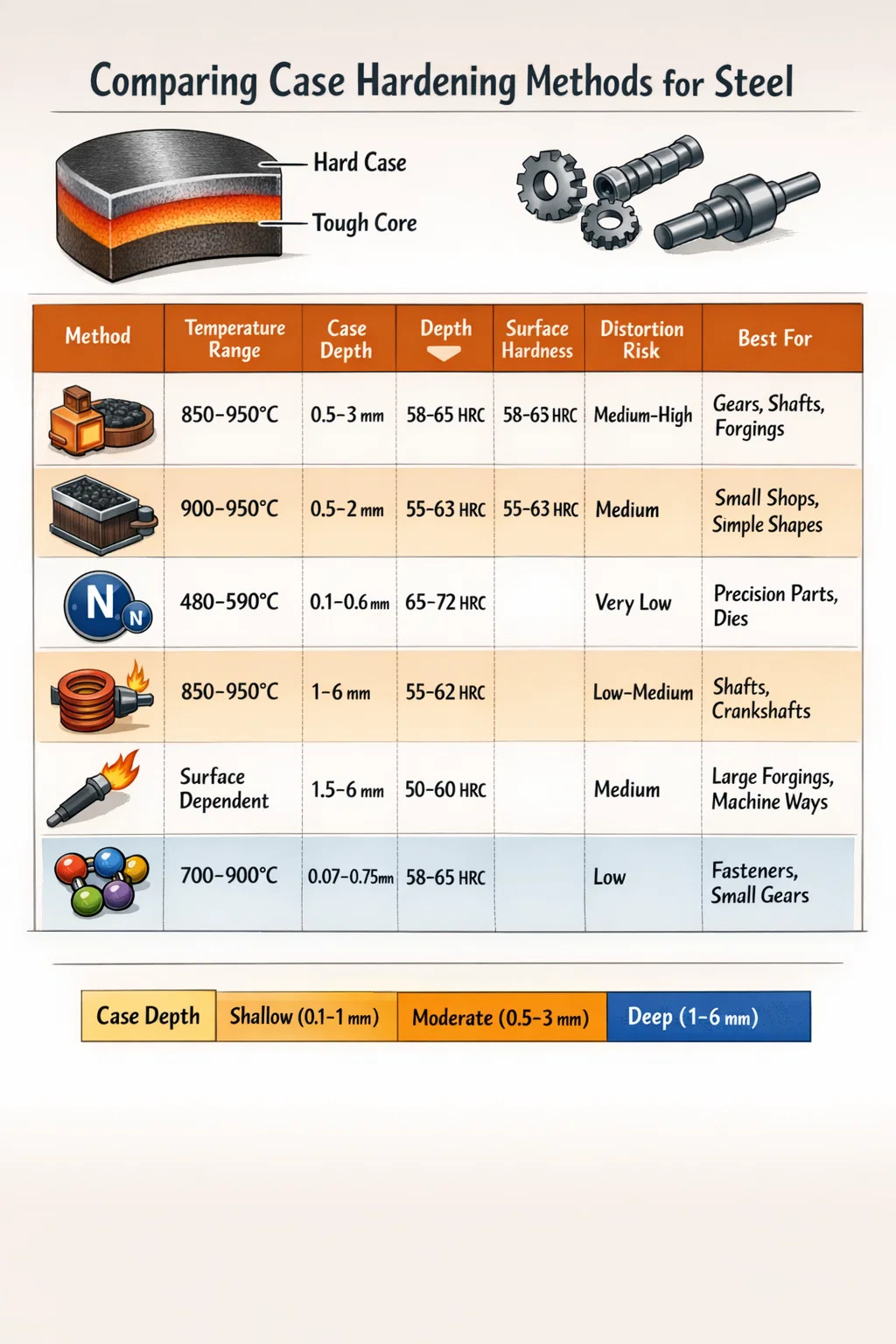

Jämföra härdningsmetoder: en praktisk översikt

Tabellen nedan sammanfattar de viktigaste skillnaderna mellan de vanligaste härdningsmetoderna för att hjälpa till att välja rätt process för en given applikation.

Stålkvaliteter som är bäst lämpade för höljeshärdning

Inte alla stålsorter reagerar på höljeshärdning på samma sätt. Valet av basmaterial påverkar avsevärt det uppnåbara höljesdjupet, kärnans seghet och dimensionsstabilitet efter behandling. I stålsmideapplikationer är det grundläggande för detaljens prestanda att matcha den korrekta sorten till höljeshärdningsprocessen.

Lågkolhaltiga stål för uppkolning

• AISI 1018 / 1020: Det vanligaste och mest ekonomiska valet. Används för axlar, stift och allmänna stålsmidekomponenter där ytslitagebeständighet behövs men kostnaden måste kontrolleras. Lätt att bearbeta före behandling.
• AISI 8620: Ett nickel-krom-molybdenlegerat stål som används i stor utsträckning vid tillverkning av kugghjul och axel. Den förkolar tillförlitligt och erbjuder utmärkt kärnseghet efter värmebehandling, vilket gör den till en riktmärke för stålsmidning av drivlinans komponenter.
• AISI 9310: Används i högpresterande flyg- och rymdtillämpningar. Erbjuder exceptionell kärnstyrka och härdbarhet på grund av hög nickelhalt.
• AISI 4118 / 4320: Krom-molybdenkvaliteter med god härdbarhet. Används i transmissionsväxlar och smide som kräver djupare höljesdjup och bättre utmattningsmotstånd.

Legerade stål för nitrering

• AISI 4140: Ett mångsidigt krom-molybdenstål som svarar bra på gasnitrering. Används ofta för verktygshållare, spindlar och precisionsaxlar i stålsmideutrustning.
• AISI 4340: Ett höghållfast nickel-krom-molybdenlegerat stål. Efter nitrering uppnår den en utmärkt kombination av ythårdhet och kärnseghet. Vanligt inom flygsmide och konstruktionskomponenter.
• Nitralloy 135M: Speciellt utvecklad för nitrering, innehållande aluminium som ett nitridbildande element. Ger några av de högsta ythårdhetsvärdena som kan uppnås genom nitrering, ofta över 1000 HV.

Medium-Carbon Stål för induktion och flamhärdning

• AISI 1045: Ett flitigt använt mellankolstål för induktionshärdning. Vanligt i axlar, axlar och jordbruksredskapssmide. Uppnår 55–60 HRC på ytan efter induktionsbehandling.
• AISI 4140 / 4340: Även lämplig för induktionshärdning vid kylning från höga yttemperaturer. Används i vevstift, borrkragsmide och tunga tekniska komponenter.
• AISI 1060 / 1080: Högre kolhalt gör dessa lämpliga för räls- och fjäderapplikationer där flamhärdning utövas på slitstarka kontaktytor.

Hur Case Hardening interagerar med Stålsmide Process

Inom industriell tillverkning är härdning nästan alltid en eftersmidningsoperation. Stålsmide - oavsett om det är öppen form, stängd form (avtrycksform) eller valssmidning - förfinar stålets kornstruktur och anpassar kornflödet med delens geometri. Denna kornförfining förbättrar stålets mekaniska egenskaper innan någon värmebehandling appliceras.

Efter stålsmidning normaliseras eller glödgas delar vanligtvis för att avlasta smidespåkänningar, och grovbearbetas sedan till nästan slutliga dimensioner. Fallhärdning tillämpas i detta skede. Sekvensen spelar roll: om en del är färdigbearbetad innan höljeshärdning kan härdningsprocessen orsaka mindre dimensionsförändringar (förvrängning) som pressar delen ur toleransen. De flesta tillverkare lämnar slipning eller färdigbearbetning som det sista steget efter härdning.

Vid uppkolning av smide hjälper den finkorniga strukturen som produceras under stålsmidning till att begränsa koldiffusionsvariabiliteten och stöder ett mer enhetligt höljedjup över komplexa geometrier. Smide med tät kornstruktur uppvisar också bättre utmattningsmotstånd i övergångszonen mellan hölje och kärna, vilket är där utmattningssprickor vanligtvis initieras under cyklisk belastning.

Till exempel karbureras växellådor för fordon som tillverkats genom sluten formstålsmidning i 8620-stål rutinmässigt till ett höljedjup av 0,8–1,2 mm , släckt, tempererat och sedan avsluta marken. Denna kombination av smide och uppkolning ger komponenter som kan motstå kontaktpåkänningar som överstiger 1500 MPa över miljontals laddningscykler – prestanda som ingen av processerna ensam kunde uppnå.

Kontrollerar lådans djup och hårdhetskonsistens

Ett av de vanligaste problemen vid härdning av hölje är inkonsekvent höljedjup. Detta kan orsaka för tidig ytutmattning, sprickor eller sprickor under drift. Flera variabler styr fallets djupkonsistens, och att kontrollera dem är det som skiljer kvalitetsvärmebehandling från dålig praxis.

Temperaturjämnhet i ugnen

Temperaturgradienter i en ugn översätts direkt till variationer i höljets djup över en batch. Ett parti kugghjul bearbetade i en ugn med en ±15°C temperaturvariation kommer att se falldjupskillnader på 10–15 % över lasten. Industriella gasförkolningsugnar är typiskt specificerade att underhålla ±5°C enhetlighet i hela arbetszonen. Termoelementkalibrering och ugnskvalificering (enligt standarder som AMS 2750 eller CQI-9) är standardpraxis i kvalitetskontrollerade värmebehandlingsanläggningar.

Kolpotentialkontroll vid gasförkolning

Vid gasförkolning måste kolpotentialen i ugnsatmosfären regleras noggrant. En för hög kolpotential gör att ytkarbidnätverk bildas - spröda, plattliknande järnkarbider vid korngränserna som avsevärt minskar utmattningslivslängden. För låg kolpotential resulterar i otillräckligt kol på ytan och ett otillräckligt hårt fodral. De flesta ugnssystem använder syrgassonder (shim-stam- eller lambdasonder) för att kontinuerligt övervaka och justera kolpotentialen, 0,8 %–1,0 % ytkol för de flesta kugghjuls- och axeltillämpningar.

Släckningsgrad och fixturdesign

Ojämn härdning är en annan viktig orsak till distorsion och inkonsekvent hårdhet. Delar som kommer in i kylningen i olika riktningar, eller där kylmediet flyter ojämnt runt delen, kommer att svalna med olika hastigheter och producera olika mikrostrukturer i olika zoner. Korrekt designade fixturer håller delar säkert under härdning och ger konsekvent tillgång till kylmedier till alla ytor. Oljetemperaturen under kylning hålls vanligtvis vid 40°C–80°C (100°F–175°F) för de flesta stålsmideapplikationer — kall olja härdar för hårt, varm olja härdar för långsamt.

Efterbehandlingsinspektion

Verifiering av härdningsresultat görs genom destruktiv och oförstörande testning. Destruktiv testning innebär att skära ett tvärsnitt från en provkupong som bearbetats med produktionssatsen, och sedan mäta hårdhet på inkrementella djup med hjälp av en Vickers mikrohårdhetstestare för att generera en hårdhetsprofil. Det effektiva höljesdjupet definieras som det djup vid vilket hårdheten sjunker 550 HV (ungefär 52 HRC) enligt ISO 2639. Icke-förstörande metoder inkluderar magnetisk Barkhausen-brusanalys och virvelströmstestning, som kan upptäcka avvikelser i höljesdjup och ythårdhet utan att skära av delen.

Vanliga misstag vid härdning och hur man undviker dem

De flesta fallhärdningsfel i fält kan spåras tillbaka till ett litet antal undvikbara fel. Att känna igen dessa fel i förväg – oavsett om du arbetar i en produktionsbutik eller en liten smedja – förhindrar kostsamma omarbetningar och avvisande av delar.

• Fel grundmaterial: Försök att förkola stål med hög kolhalt ger liten fördel och kan producera sköra hårdmetallnätverk. Kontrollera alltid kolhalten i basstålet innan du väljer en härdningsmetod.
• Hoppa över humöret: Kylt stål utan anlöpning är under enorm inre påfrestning. Delar kan spricka timmar efter härdning om de inte härdas omgående. Tempera alltid inom några timmar efter släckning, även om det bara är en timmes blötläggning vid 160°C.
• Ojämn uppvärmning före härdning: En del som inte har en enhetlig austenitiseringstemperatur när den kyls kommer att ha en ojämn mikrostruktur. Säkerställ tillräcklig blötläggningstid vid bearbetningstemperaturen innan kylning. Tunna sektioner behöver kanske bara 15–20 minuters blötläggning; tjocka smide kan ta en timme eller mer.
• Ytförorening: Olja, fett eller oxidation på delytan före uppkolning skapar döda zoner där kol inte kan diffundera. Delar måste avfettas och lätt sandblästras eller rengöras före bearbetning.
• Underdimensionerat fodral för applikationen: Ett tunt hölje (0,2 mm) på en tungt belastad växel kommer att bryta igenom under kontaktbelastning, exponera den mjuka kärnan och orsaka snabbt slitage eller gropbildning. Matcha höljets djupspecifikation till kontakttrycket och belastningen som komponenten kommer att se under drift.
• Överkolning: Överdriven tid eller kolpotential producerar ett tjockt, sprött vitt lager av kvarhållen austenit och karbider på ytan. Detta lager kan flagna, vilket dramatiskt minskar utmattningshållfastheten snarare än att förbättra den.

Tillämpningar där höljehärdat stålsmideskomponenter är standard

Fallhärdning är ingen nischbehandling. Den är inbäddad i standardproduktionsprocesser inom många industrier som är beroende av stålsmide för strukturella och mekaniska komponenter.

• Biltransmissioner och differentialer: Kugghjul, kugghjul och solväxlar i automatiska växellådor är smidda av 8620 eller 4320 stål och uppkolade till husdjup på 0,9–1,4 mm. Kombinationen av ythårdhet och kärnseghet hanterar den upprepade kontaktbelastningen och stötbelastningen av fordonsdrivlinor över hundratusentals kilometer.
• Aerospace strukturell smide: Landningsställskomponenter, manöveraxlar och lagertappar i flygplan är ofta gjorda av 4340-stål, nitrerat eller uppkolat för att ge slitstyrka samtidigt som den höga hållfastheten och segheten som krävs av flyg- och rymdspecifikationer som AMS 6415 bibehålls.
• Gruv- och anläggningsutrustning: Spårbultar, bussningar, skoptänder och grävmaskinens bomstift är smidda av legerat stål och höljeshärdade för att motstå nötande slitage från kontakt med sten och jord. Höljedjup på 2–4 mm är vanliga i dessa applikationer för att ge hållbarhet under extremt tuffa förhållanden.
• Vevaxlar och kamaxlar: Vevaxlar för fordon, ofta smidda av 1045 eller mikrolegerade stål, är induktionshärdade vid axelytorna för att uppnå lokal ythårdhet medan resten av axeln behåller segheten. Journalhårdhet på 55–60 HRC förlänger lagrets livslängd avsevärt jämfört med obehandlade ytor.
• Handverktyg och skärverktyg: Mejslar, stansar och stansar tillverkade av 1020-stål kan packas uppkolade hemma för att ge en hård skäregg. Detta är en av de äldsta tillämpningarna för härdning av fall och är fortfarande relevant för smeder och verktygstillverkare som arbetar utanför industriella miljöer.
