Vad är smältpunkten för stål?
1370°C – 1540°C / 2500°F – 2800°F
Stål smälter inte vid en enda fast temperatur. Eftersom stål är en legering av järn och kol, ofta kombinerat med element som krom, nickel, mangan eller molybden, faller dess smältpunkt inom ett intervall snarare än på en exakt siffra. De flesta kommersiella stålsorter börjar bli flytande någonstans däremellan 1370°C och 1540°C (2500°F till 2800°F) , med det exakta värdet skiftande beroende på den exakta kemiska sammansättningen av den aktuella kvaliteten.
Det här sortimentet är mycket viktigare än en nyfikenhet för metallurger. Gjuterier använder det för att sätta ugnsmål, tillverkare använder det för att förstå hur nära deras svets- eller skärprocesser kommer till full flytande, och ingenjörer använder det för att bedöma hur en struktur kommer att bete sig om den någonsin utsätts för extrem värme. En svängning på hundra grader i smältpunkten kan ändra ugnens energiförbrukning, val av eldfast foder och till och med vilken stålkvalitet som väljs för en specifik tillämpning.
Två relaterade termer är värda att separera tidigt. Den solidus temperatur är där smältningen börjar, och likvidus temperatur är där metallen är helt flytande. Mellan dessa två punkter finns stål i ett blandat, delvis smält tillstånd som gjuterioperatörer ibland kallar den mosiga zonen. Beslut om gjutning och hällning fattas med denna zon i åtanke, eftersom hällning för tidigt riskerar ofullständigt flöde, samtidigt som överhettning slösar energi och kan främja spannmålstillväxt som försvagar slutprodukten.
Tänk på ett praktiskt exempel. En konstruktionsverkstad som skär stålplåt med en oxy-fuel-brännare arbetar med en lågtemperatur långt över smältpunkten, vilket är anledningen till att den skurna eggen kortvarigt blir flytande och blåses bort av syreströmmen. Ett gjuteri som gjuter ett motorblock värmer däremot avsiktligt metallen endast en blygsam marginal över likvidustemperaturen, eftersom överhettning slösar bort bränsle och kan försämra det färdiga gjutgodset. Samma fysiska egenskap, smältpunkt, driver två helt olika driftsbeslut beroende på processen.
Varför varierar stålets smältpunkt så mycket?
Rent järn smälter vid en jämförelsevis förutsägbar 1538°C (2800°F). I samma ögonblick som kol och andra legeringsämnen introduceras börjar den siffran skifta. Varje element ändrar metallens kristallgitter något annorlunda, och den kumulativa effekten är det som producerar det breda smältintervallet som ses över stålfamiljen.
Kol
Även små ökningar av kolhalten sänker smältpunkten märkbart. Att höja kolet från ungefär 0,05 procent till 2,0 procent kan dra ner smältpunkten med långt över 100°C, vilket är anledningen till att verktygsstål med hög kolhalt i allmänhet smälter vid lägre temperaturer än mjukstål med mycket låg kolhalt.
Krom
Krom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nickel
Nickel förbättrar segheten och hjälper till att stabilisera den inre strukturen i rostfria stål vid hög temperatur, vilket är en del av varför nickelhaltiga kvaliteter är vanliga i utrustning som måste tåla upprepade termiska cykler.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molybden
Molybden raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Kisel
Kisel is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Spårföroreningar spelar också roll. Svavel och fosfor, som blir över från råvaror om de inte raffineras på rätt sätt, kan sänka det effektiva smältbeteendet vid korngränserna och bidra till ett fenomen som kallas het korthet, där metallen blir spröd och benägen att spricka vid höga arbetstemperaturer redan innan den närmar sig sin bulksmältpunkt. Detta är en anledning till att modern ståltillverkning lägger så stor vikt vid att noggrant kontrollera nivåerna av kvarvarande element snarare än att bara spåra de primära legeringstillsatserna.
Det praktiska för alla som väljer material är att frasen "smältpunkten för stål" verkligen är en förkortning för en familj av närbesläktade värden. Två spolar som sitter sida vid sida på ett lagergolv, ett mjukt stål och ett högkolhaltigt verktygsstål, kan ha smältpunkter som skiljer sig med långt över 100 grader Celsius trots att båda korrekt beskrivs som stål.
Smältpunkter efter ståltyp
Tabellen nedan grupperar vanliga stålfamiljer och de smältintervall som vanligtvis förknippas med var och en. Dessa siffror återspeglar allmänna industrireferenser snarare än en enskild fabriks specifikationsblad, så bekräfta alltid exakta värden mot certifierade data för en specifik värme eller kvalitet innan det blir en del av en kritisk beräkning.
| Stål typ | Smältpunkt (°C) | Smältpunkt (°F) |
|---|---|---|
| Lågkolhaltigt (milt) stål | 1410 – 1530 | 2570 – 2785 |
| Mellan- och högkolhaltigt stål | 1410 – 1530 | 2570 – 2785 |
| Rostfritt stål | 1375 – 1530 | 2500 – 2785 |
| Låglegerat stål | ≈ 1432 | ≈ 2610 |
| Höglegerat stål | ≈ 1415 | ≈ 2600 |
| Verktygsstål | 1400 – 1425 | 2550 – 2600 |
| Konstruktionsstål | ≈ 1425 | ≈ 2600 |
Lägg märke till hur verktygsstål och konstruktionsstål sitter något lägre än det bredare kolstålbandet. Verktygsstål bär högre kol och ytterligare legeringselement som drar ner smältpunkten, och strukturella kvaliteter är formulerade för svetsbarhet och seghet snarare än för att motstå de allra högsta ugnstemperaturerna.
Det är också värt att notera att inom någon enskild kategori är utbudet inte jämnt fördelat. Ett 1020 mjukt stål och ett 1095 högkolstål är båda tekniskt sett kolstål, men den högre kolkvaliteten kommer konsekvent att sitta mot den nedre änden av bandet medan den smalare kvaliteten sitter mot den övre änden. Alla som anger ugnsinställningar för en blandad sats av skrot eller lager bör ta hänsyn till denna spridning snarare än att anta att en enda mittpunktstemperatur passar varje del lika.
Hur mäts egentligen stålets smältpunkt?
Smältpunktssiffror kommer inte från gissningar. Metalllurger och materiallaboratorier förlitar sig på en handfull etablerade tekniker för att fastställa solidus- och liquidustemperaturer för en given stålkomposition.
Differentiell termisk analys
Ett litet prov värms upp tillsammans med ett inert referensmaterial och temperaturskillnaden mellan de två spåras. Den punkt där stålprovet absorberar extra värme för att byta fas avslöjar solidus- och liquiduspunkterna exakt.
Optisk pyrometri
I produktionsugnar läser beröringsfria optiska pyrometrar av strålningsenergin som avges av smält eller nästan smält stål för att uppskatta yttemperaturen utan att en sond berör metallen direkt, vilket är viktigt med tanke på hur snabbt ett termoelement skulle förbrukas av flytande stål.
Nedsänkt termoelement
Engångs, offertermoelementsonder doppas direkt i smält stål för en kort läsning. Varje sond används en gång och kasseras, eftersom spetsen förstörs av värmen, men avläsningen är mycket exakt för den enstaka mätningen.
Fasdiagram referens
Istället för att mäta ett fysiskt prov varje gång, konsulterar ingenjörer ofta järn-kol-fasdiagrammet och legeringsspecifika fasdiagram, som kartlägger hur solidus- och liquidus-temperaturerna förändras när sammansättningen ändras, vilket gör att smältbeteende kan förutsägas från en känd kemi.
Produktionsugnar kombinerar vanligtvis flera av dessa metoder. En kontinuerlig optisk pyrometer kan övervaka allmänna trender under en värme, medan periodiska nedsänkningar av termoelement bekräftar den faktiska badtemperaturen vid viktiga beslutspunkter som precis innan tappning i ugnen.
Från ugn till göt: hur stål faktiskt smälts
Att förstå var smältpunkten kommer in i produktionen hjälper till att förklara varför siffran behandlas som en sådan kritisk driftsparameter snarare än ett bakgrundsfaktum.
Elektrisk ljusbågsugn (EAF)
Skrotstål laddas i ett eldfast fodrat kärl och smälts med hjälp av elektriska ljusbågar som slås mellan stora grafitelektroder och laddningen. Badtemperaturerna skjuts bekvämt över likviduspunkten, ofta i intervallet 1600°C till 1700°C, för att säkerställa full smältning och för att ge tid för raffineringsreaktioner innan tappning.
Basic oxygen ugn (BOF)
Smält järn från en masugn kombineras med skrot och blåses med högrent syre, vilket utlöser exotermiska reaktioner som hjälper till att upprätthålla de höga temperaturer som behövs för att hålla laddningen flytande medan kol och föroreningar oxideras ut.
Induktionsugn
Vanligt i gjuterier som producerar mindre partier eller speciallegeringar, använder induktionsugnar elektromagnetiska fält för att värma upp laddningen direkt, vilket erbjuder exakt temperaturkontroll som är väl lämpad för att träffa ett specifikt överhettningsmål ovanför likviduspunkten.
I alla fall ställs målbadtemperaturen in med legeringens specifika likviduspunkt som golvet, plus en överhettningsmarginal som ger operatören arbetstid för gjutning, legeringstillsatser och temperaturförlust under överföring till en form eller stränggjutare. För lite överhettning riskerar att stålet delvis stelnar innan det når formen; för mycket slösar energi och kan öka slitaget på eldfasta ämnen.
Smältpunkt vs strukturell feltemperatur
~1370–1540°C
Temperaturen vid vilken stål fysiskt övergår från fast till flytande. För att nå denna punkt krävs en ugn eller en extremt intensiv, ihållande värmekälla.
~500–600°C
Temperaturintervallet där det bärande stålet börjar förlora tillräckligt med styrka för att det inte längre säkert kan bära sin designade last, långt innan metallen är i närheten av smält.
Denna distinktion är en av de mest missförstådda punkterna om stålbeteende. En stålbalk behöver inte smälta för att misslyckas. Konstruktionsstål behåller vanligtvis bara en bråkdel av sin flytgräns vid rumstemperatur när det passerar ungefär 500 till 600 °C, vilket är anledningen till att brandskyddsteknik fokuserar på att hålla stål under det tröskelvärdet snarare än under dess smältpunkt. En arkitekt eller ingenjör som designar för brandmotstånd arbetar med ett helt annat antal än en gjuterioperatör som häller smält stål i en form.
Ladda ändrar också bilden. En lätt belastad del kan överleva högre temperaturer än en tungt belastad innan den deformeras, så den exakta brotttemperaturen för ett givet konstruktionselement beror på hur mycket vikt den bär i förhållande till dess nominella kapacitet, inte på ett enda universalnummer.
Denna klyfta mellan smältpunkt och funktionsfel förklarar också varför stål ofta beskrivs som att det förlorar styrka gradvis snarare än att gå sönder på en gång. Mellan ungefär 200°C och 300°C behåller de flesta kolstål nästan hela sin hållfasthet vid rumstemperatur. Därifrån uppåt böjer styrkurvan nedåt i accelererande hastighet, så skillnaden mellan 500°C och 600°C spelar mycket större roll för en strukturell beräkning än att samma hundragradersgap skulle nära rumstemperatur.
Stålsmältpunkt vid smide och tillverkning
Smältpunkten är inte den siffra som betyder mest på ett smidesverkstadsgolv. Det som spelar roll är smide temperaturfönster , ett band som sitter bekvämt under smältintervallet så att metallen är tillräckligt varm för att omformas genom att hamra eller pressa, men ändå aldrig närmar sig flytande.
Uppvärmning av ämnet
Stålmaterial värms upp i en ugn mot det heta arbetsområdet, vanligtvis nämnt runt 1100°C till 1250°C (ungefär 2000°F till 2300°F) för många kol- och legeringskvaliteter, långt under smältintervallet som visas tidigare i denna artikel.
Blötläggning för jämn temperatur
Arbetsstycket hålls vid temperatur tillräckligt länge för att värme ska kunna penetrera jämnt genom dess tvärsnitt, vilket undviker en situation där ytan är bearbetbar men kärnan fortfarande är relativt kall och motståndskraftig mot deformation.
Stålsmide under press
Hammare, pressar eller rullutrustning omformar det mjukgjorda men fortfarande solida stålet till önskad form. Att hålla sig långt under smältpunkten håller kornstrukturen intakt och är en del av varför smidda delar är uppskattade för styrka jämfört med gjutgods.

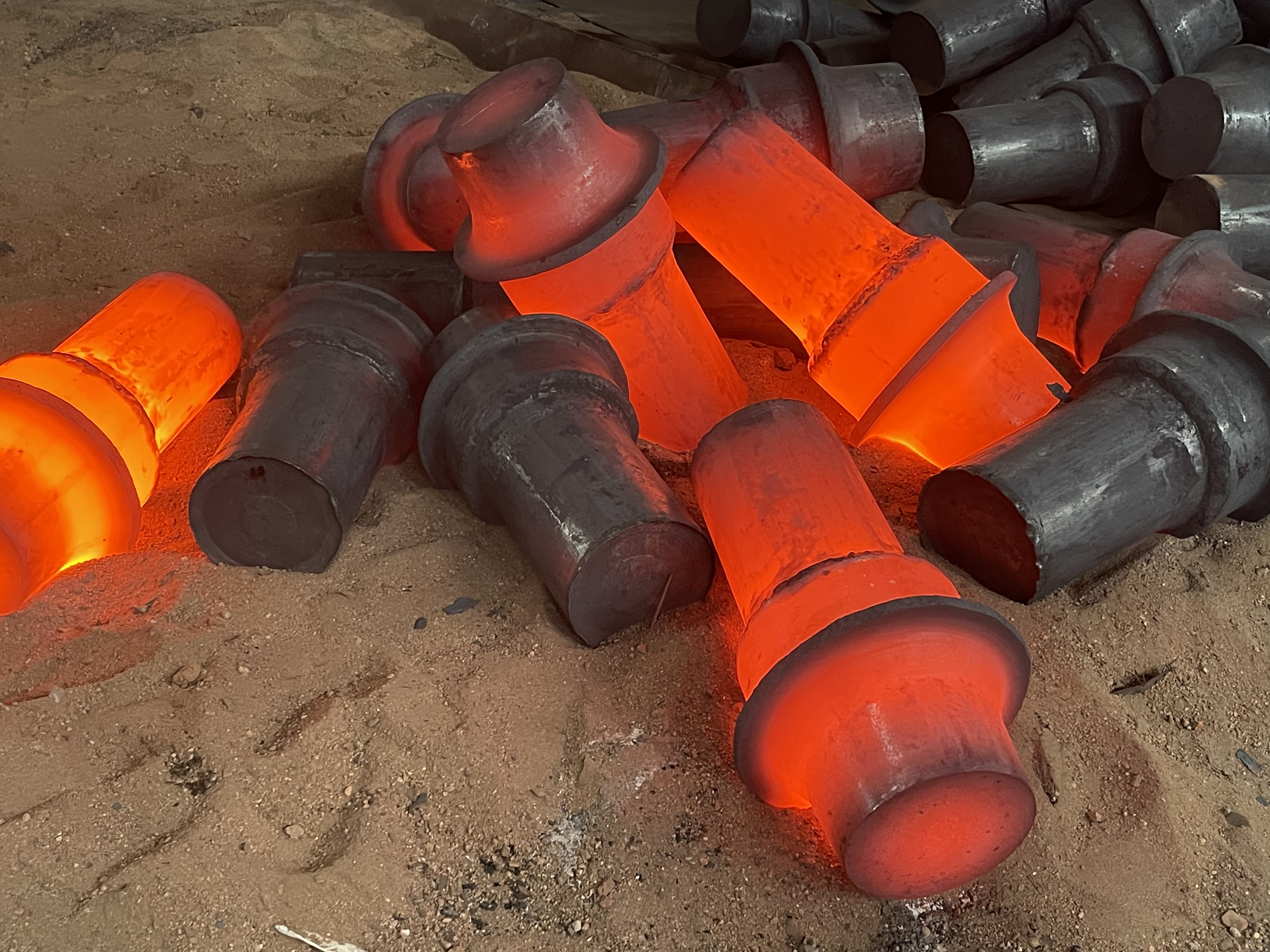

Kontrollerad kylning
Efter formningen kyls delen av på ett kontrollerat sätt, ibland med efterföljande värmebehandling, för att låsa in de mekaniska egenskaper som smidesprocessen var designad för att uppnå.
Att förstå gapet mellan smidestemperatur och smältpunkt förklarar mycket om varför smidesutrustning är konstruerad som den är. Ugnskontroller, pyrometrar och blötläggningsprocedurer finns alla för att hålla arbetsstycket säkert innanför smidesfönstret. Skjut över det fönstret och driv mot smältområdet, och risken för bränt stål, grov kornstruktur och sprickbildning under formningen ökar kraftigt. Detta är en anledning till att erfarna butiker inte behandlar smältpunktsdata som ett driftmål, utan som ett hårt tak att hålla sig borta från under alla heta arbetsprocesser.
Varmsmidning vs kallsmidning
De flesta stålsmidningar sker varmt i temperaturfönstret som beskrivs ovan, eftersom uppvärmt stål deformeras med mycket mindre kraft än stål vid rumstemperatur och omkristalliseras när det fungerar, vilket undviker uppbyggnad av inre spänningar. Kallsmide, däremot, formar stål vid eller nära rumstemperatur, beroende på metallens formbarhet snarare än värme. Kallsmide är inte relaterat till smältpunktsdiskussionen i direkt mening, men det är värt att nämna eftersom valet mellan varm- och kallsmide i sig självt delvis styrs av hur en given stålkvalitets egenskaper förändras när den närmar sig, eller håller sig långt ifrån, dess termiska gränser.
Vanliga defekter kopplade till överhettning vid smide
När en ugnsoperatör låter beståndet krypa för nära smältintervallet, tenderar en handfull förutsägbara defekter att uppstå. Korntillväxt ger en grov inre struktur som minskar segheten. Begynnande smältning vid korngränserna, ibland kallad förbränning, kan permanent skada materialet även om huvuddelen av stycket aldrig synligt blir flytande. Beläggningsbildning accelererar när temperaturen stiger, vilket slösar material och komplicerar efterbehandling. Att upptäcka dessa tecken tidigt är en del av varför ugnstemperaturkontroll och övervakning förblir ett centralt fokus i smidesoperationer.
Smältpunkt vid svetsning och skärning jämfört med smide
Svetsning och termisk skärning sitter i motsatt ände av temperaturspektrumet från smide. Där smidning medvetet undviker smältområdet, är svetsningen beroende av att nå det, åtminstone lokalt, för att smälta samman två stålstycken.
Under bågsvetsning överskrider den omedelbara svetspoolen vanligen basstålets bulksmältpunkt med en betydande marginal, eftersom ljusbågen själv brinner vid flera tusen grader och lokal överhettning hjälper till att säkerställa full sammansmältning mellan modermetallen och tillsatsmaterialet. Detta är en smal, mycket lokaliserad händelse, till skillnad från ugnssmältning där hela laddningen bringas till temperatur. Den omgivande basmetallen bara en kort bit från svetsbadet kan fortfarande vara nära rumstemperatur, vilket är anledningen till att svetsning introducerar branta termiska gradienter och varför kontroll av värmetillförsel och kylhastighet är så central för svetskvaliteten.
Termiska skärningsprocesser som syrebränsleskärning och plasmaskärning fungerar på liknande sätt, och driver en smal skärp av stål förbi sin smältpunkt så att den kan kastas ut som smält slagg, medan den omgivande plattan förblir i stort sett opåverkad strukturellt, bortsett från en smal värmepåverkad zon.
Hur ståls smältpunkt jämför med andra metaller
Att placera stål tillsammans med andra vanliga industriella metaller hjälper till att sätta dess smältbeteende i ett sammanhang, särskilt för alla som väljer mellan material för en högtemperaturapplikation.
| Metal | Smältpunkt (°C) | Smältpunkt (°F) |
|---|---|---|
| Bly | ≈ 327 | ≈ 621 |
| Zink | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Koppar | ≈ 1085 | ≈ 1985 |
| Rent järn | ≈ 1538 | ≈ 2800 |
| Stål (allmänt sortiment) | 1370 – 1540 | 2500 – 2800 |
| Titan | ≈ 1668 | ≈ 3034 |
| Volfram | ≈ 3422 | ≈ 6192 |
Stål sitter bekvämt ovanför aluminium och koppar, vilket förklarar varför aluminium och koppar kräver mycket mindre ugnsenergi för att smälta och används ofta där lägre bearbetningstemperaturer är en fördel. Titan smälter vid en märkbart högre temperatur än de flesta stålkvaliteter, och volfram tillhör en helt egen kategori, varför volfram väljs för filament och komponenter som måste överleva extrem, ihållande värme som skulle göra stål flytande direkt.
Intressant nog är stålets smältpunkt nära, och i de flesta legeringsformuleringar något under, den för rent järn. Detta överensstämmer med den allmänna metallurgiska principen att legering av ett element nästan alltid sänker dess smältpunkt i förhållande till den rena basmetallen, ett mönster som gäller för de flesta vanliga legeringssystem, inte bara stål.
Vanliga missuppfattningar om ståls smältpunkt
Stål har en exakt smältpunkt, på samma sätt som vatten fryser vid exakt noll grader Celsius.
VerklighetenStål är en legering, så det smälter över ett område som definieras av dess solidus- och liquidus-temperaturer, som skiftar med sammansättningen snarare än att sitta på ett fast antal.
En stålkonstruktion blir farlig först när den börjar smälta.
VerklighetenKonstruktionsstål förlorar en stor del av sin bärkraft runt 500°C till 600°C, hundratals grader under sitt smältområde, så risken för haverier ökar långt innan metallen är i närheten av vätska.
Rostfritt stål har alltid en högre smältpunkt än vanligt kolstål eftersom det är ett premiummaterial.
VerklighetenDe två områdena överlappar varandra väsentligt, och beroende på de exakta kvaliteter som jämförs kan vissa kolstål ha en högre smältpunkt än vissa rostfria kvaliteter.
Smide kräver uppvärmning av stål nära dess smältpunkt för att göra det mjukt nog att forma.
VerklighetenSmide håller sig medvetet långt under smältintervallet, vanligtvis 100°C till 300°C lägre, eftersom arbete för nära kondensering skadar kornstrukturen och ökar risken för sprickbildning.
Vanliga frågor
Vid vilken temperatur smälter stål i Celsius?
De flesta kommersiella stålsorter smälter någonstans mellan 1370°C och 1540°C, med den exakta siffran beroende på kolinnehåll och närvaron av andra legeringsämnen som krom, nickel eller mangan.
Vilken temperatur smälter stål vid i Fahrenheit?
I Fahrenheit översätts samma intervall till ungefär 2500°F till 2800°F, återigen skiftar något beroende på den specifika kvaliteten och dess legeringsinnehåll.
Skiljer sig rostfritt ståls smältpunkt från kolståls?
De två områdena överlappar varandra betydligt. Rostfritt stål faller vanligtvis mellan 1375°C och 1530°C, medan kolstål vanligtvis faller mellan 1410°C och 1530°C, så skillnaden mellan en specifik rostfri och en specifik kolkvalitet är vanligtvis mindre än vad folk förväntar sig.
Varför misslyckas konstruktionsstål i bränder långt innan det smälter?
Bärförmågan sjunker kraftigt när stål passerar ungefär 500°C till 600°C, en temperatur långt under dess smältområde. Stålet är fortfarande fast vid den tidpunkten, men det har tappat för mycket styrka för att fortsätta att stödja sin designade last.
Vad är skillnaden mellan smältpunkt och smidestemperatur?
Smältpunkt är där stål blir helt flytande. Smidestemperatur är ett lägre arbetsfönster, vanligtvis runt 1100°C till 1250°C för många kvaliteter, speciellt valt för att hålla sig långt borta från smältområdet samtidigt som metallen fortfarande är tillräckligt mjuk för att omformas.
Höjer eller sänker tillsats av kol stålets smältpunkt?
Tillsats av kol sänker smältpunkten. Högre kolhalt drar ner smältområdet, vilket är en del av varför verktygsstål med hög kolhalt i allmänhet smälter vid något lägre temperaturer än mjukt stål med mycket låg kolhalt.
Varför anges stålets smältpunkt som ett område istället för ett tal?
Stål är en legering, inte ett rent element, så det har inte en enda fast smältpunkt som rent järn har. De exakta solidus- och liquidus-temperaturerna skiftar med den specifika blandningen av kol och legeringselement i varje klass.
Hur varm blir en svetsbassäng jämfört med stålets smältpunkt?
En typisk bågsvetsbassäng ligger långt över basstålets bulksmältområde, ofta runt 1600°C eller högre i den omedelbara bågzonen, eftersom processen behöver tillräckligt med överhettning för att säkerställa full sammansmältning mellan basmetallen och fyllmedlet.
Förändras stålets smältpunkt med tryck eller höjd?
Smältpunkten ändras något med trycket i strikt termodynamisk mening, men effekten är tillräckligt liten vid normala atmosfäriska förhållanden för att den inte är en praktisk faktor för vardagliga ugns-, smides- eller svetsoperationer.
