Vad är stållegering gjord av? Kompositions- och smidesguide

Direkt svar

Stållegering är i grunden gjord av järn och kol, men det som förvandlar vanligt stål till högpresterande legerat stål är den avsiktliga tillsatsen av ett eller flera legeringselement - såsom krom, nickel, molybden, mangan, vanadin eller volfram - som var och en bidrar med specifika mekaniska eller kemiska egenskaper. Smide av legerat stål , framställd genom att forma detta berikade material under höga tryckkrafter, representerar en av de mest strukturellt pålitliga formerna av metallbearbetning inom industriell tillverkning.

Stålets bassammansättning är järn (Fe) vanligtvis kombinerat med kol (C) i nivåer som sträcker sig från 0,05 till 2,0 viktprocent . Legeringselement introduceras sedan i kontrollerade procentsatser för att modifiera hårdhet, draghållfasthet, korrosionsbeständighet, seghet eller värmebeständighet beroende på applikationen. Denna avsiktliga sammansättningsteknik är vad som skiljer legerat stål från vanligt kolstål - och det är det som gör Smide av legerat stål så uppskattad i krävande industrier som olja och gas, flyg, fordon och tunga maskiner.

Kärnelementen som utgör legerat stål

För att förstå vad legerat stål är tillverkat av måste man titta på dess elementära byggstenar. Varje element tjänar ett syfte - inget läggs till utan en beräknad anledning.

Järn (Fe)

Den primära basmetallen. Järn ger den strukturella ryggraden. Rent järn är relativt mjukt och seg, varför kol och andra legeringselement tillsätts för att öka dess mekaniska prestanda. Järn utgör vanligtvis 97 % eller mer av den totala sammansättningen i de flesta legerade stålsorter.

Kol (C)

Det mest kritiska legeringselementet. Kolhalten styr direkt hårdhet och draghållfasthet. Låglegerade stål innehåller kol i intervallet 0,15 % till 0,50 % . Högre kolhalt ökar hårdheten men minskar svetsbarheten och segheten, vilket kräver en noggrann balans i smidesapplikationer.

Krom (Cr)

Tillsatt i mängder från 0,5 % till 18 % , förbättrar krom dramatiskt korrosionsbeständigheten och hårdheten. Vid nivåer över 10,5 % blir stål rostfritt. I legerat stålsmide för högtemperaturapplikationer stabiliserar krom även karbider vid förhöjda temperaturer, vilket förhindrar uppmjukning under värme.

Nickel (Ni)

Nickel förbättrar segheten, särskilt vid låga temperaturer, och förbättrar korrosionsbeständigheten. Det används vanligtvis i mängder av 1 % till 5 % i konstruktionslegerade stål. I kombination med krom skapar nickel några av de mest slagtåliga legeringsstålen som finns tillgängliga för tryckkärlssmide och turbinkomponenter.

Molybden (Mo)

Ett av de mest uppskattade tillskotten i högpresterande legerat stål, molybden tillsätts vanligtvis vid 0,15 % till 1,0 % . Det förbättrar avsevärt härdbarheten, motståndskraften mot försprödning och hållfasthet vid hög temperatur. Smide av legerat stål som används vid oljeborrning och petrokemiska miljöer innehåller nästan alltid molybden.

Mangan (Mn)

Mangan bidrar till deoxidation under ståltillverkning och förbättrar härdbarhet och draghållfasthet. Det neutraliserar de skadliga effekterna av svavel genom att bilda mangansulfid istället för järnsulfid. Nivåerna sträcker sig vanligtvis från 0,30 % till 1,80 % i standardlegerade stålsorter.

Hur legerat stål klassificeras: låglegerat vs höglegerat

Inte alla legerade stål är lika i sammansättning eller prestanda. Industrin delar in dem i två breda kategorier baserat på den totala andelen närvarande legeringsämnen. Denna klassificering har en direkt inverkan på smidesparametrar, värmebehandlingskrav och slutanvändningstillämpningar.

Klassificering av legerat stål efter totalt innehåll av legeringselement och typiska applikationer
Kategori	Totalt legeringsinnehåll	Vanliga legeringselement	Typiska applikationer
Låglegerat stål	Mindre än 8 %	Cr, Mo, Ni, Mn, V	Tryckkärl, rörledningar, konstruktionssmide, fordonskomponenter
Höglegerat stål	8 % eller mer	Cr, Ni, Mo, W, Co	Flyg, gasturbiner, kemisk bearbetning, högtemperatursmide
Rostfritt stål (undergrupp)	Över 10,5% Cr minimum	Cr, Ni, Mo	Livsmedelsbearbetning, marin, medicinsk, ventilsmide
Verktygsstål (delmängd)	Variabla, hög C-legeringar	W, Mo, Cr, V	Skärverktyg, formar, formar, smidesverktyg

I smidesindustrin, Låglegerade stål står för majoriteten av det smide av legerat stål som tillverkas över hela världen , främst för att de erbjuder en utmärkt balans mellan mekaniska egenskaper och kostnadseffektivitet. Höglegerade kvaliteter är reserverade för extrema driftsförhållanden där prestandakraven motiverar den ökade materialkostnaden.

Hur legerat stål produceras: från rå malm till färdig sammansättning

Tillverkningen av legerat stål är en metallurgisk process i flera steg som kräver exakt kontroll vid varje steg. Att förstå denna process förklarar varför sammansättningens konsistens spelar så stor roll i smide av legerat stål - även små avvikelser i kemin kan avsevärt påverka de slutliga egenskaperna hos den smidda delen.

Järnmalmssmältning och primärstålproduktion

Processen börjar i en masugn där järnmalm, koks och kalksten kombineras vid temperaturer som överstiger 1500°C . Detta producerar tackjärn - en högkolhaltig form av järn med hög orenhet. Tackjärn raffineras sedan i en basal syrgasugn (BOF) eller elektrisk ljusbågsugn (EAF) för att minska kolhalten och ta bort oönskade föroreningar som svavel och fosfor, vilket ger råstål.

Tillägg av sekundär metallurgi och legeringselement

Legeringselement tillsätts under sekundär metallurgi, ofta i en skänkugn. Ferrolegeringar (järn-krom, ferro-molybden, ferro-vanadin, etc.) introduceras i exakta mängder för att uppnå målkemin. Vakuumavgasning kan användas för att minimera väte- och syrenivåerna - särskilt kritiskt för smide av legerat stål som kommer att utsättas för miljöer med hög stress. Hela skänken rörs om och provtas flera gånger för att bekräfta kemisk homogenitet före gjutning.

Stränggjutning eller götgjutning

Det flytande legerade stålet stelnas till ämnen, blommor, plattor eller göt beroende på nedströms smidesprocessen. För stora smide av legerat stål - såsom ringsmide, axlar eller tryckkärlskroppar - götgjutning är ofta att föredra. Tackor kan väga allt från några hundra kilo till över 300 ton . Stelningshastighet och göts geometri påverkar materialets inre sundhet, varför götdesign är en del av kvalitetsteknikprocessen.

Homogenisering och konditionering

Gjutna göt eller ämnen blötläggs i homogeniseringsugnar vid temperaturer vanligtvis mellan 1 100°C och 1 250°C under längre perioder (upp till 48 timmar för stora göt) för att eliminera segregation - den ojämna fördelning av legeringselement som uppstår under stelning. Detta steg är inte förhandlingsbart för smide av premiumlegerat stål där enhetliga egenskaper i hela tvärsnittet krävs.

Vad gör smide av legerat stål skiljer sig från gjutgods eller stångmaterial

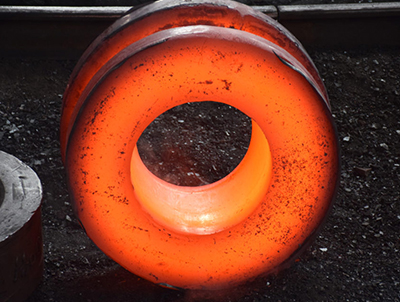

När legerat stål väl har tillverkats i sin göt- eller ämnesform genomgår materialet smide - en termomekanisk process som i grunden förändrar stålets inre struktur och höjer dess mekaniska egenskaper långt utöver vad gjutning eller bearbetning från stångmaterial kan åstadkomma.

Under smidesprocessen värms det legerade stålet till sitt smidestemperaturområde - vanligtvis mellan 1 050°C och 1 250°C — och sedan formas genom tryckkraft med hjälp av hydrauliska pressar, hammare eller ringrullningsutrustning. Denna deformationsprocess ger flera kritiska resultat:

Inre porositet och krympningshåligheter från gjutning stängs och konsolideras, vilket skapar ett helt tätt, ljudmaterial.
Kornstrukturen är förfinad och inriktad längs delens form, vilket skapar en riktad fiberstruktur som förbättrar styrkan i den primära spänningsriktningen.
Inklusioner och segregationsband bryts upp och omfördelas, vilket minskar deras negativa inverkan på utmattningslivet.
Det termomekaniska arbetet introducerar kontrollerad dislokationstäthet i kristallgittret, vilket bidrar till högre sträckgräns.

Resultatet är det Smide av legerat stål typically exhibit 20% to 40% higher fatigue strength jämfört med motsvarande legerat stålgjutgods med samma sammansättning. Det är därför säkerhetskritiska komponenter - turbinskivor, landningsställ, tryckflänsar, borrkragar - nästan alltid specificeras som smide snarare än gjutgods.

Vanliga legeringsstål som används i smide och vad de innehåller

Den globala stålindustrin har standardiserat hundratals legerade stålkvaliteter, var och en med ett definierat sammansättningsområde optimerat för specifika prestandaegenskaper. Följande kvaliteter är bland de mest använda i legerat stålsmide:

4140

AISI 4140 — Krom-molybdenstål

Komposition: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Ett av de mest använda legerade stålen i världen. Ger utmärkt härdbarhet, utmattningsbeständighet och seghet. Vanligtvis smidd till axlar, kugghjul, axlar, vevstakar och verktygsleder för olje- och gassektorn. Draghållfastheten efter värmebehandling når 950–1 100 MPa beroende på sektionstjocklek och anlöpningstemperatur.

4340

AISI 4340 — Nickel-krom-molybdenstål

Komposition: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . Känt som ett legerat stål av flygplanskvalitet, ger 4340 enastående styrka och seghet även i stora tvärsnitt. Smide av legerat stål tillverkat av 4340 används i flygplansunderrede, vevaxlar och konstruktionskomponenter av pansarkvalitet. Draghållfastheten kan överstiga 1 400 MPa när den är lämplig värmebehandlad.

F22

ASTM A182 F22 — Krom-molybdenlegering (2,25Cr-1Mo)

En högtemperaturservicelegering som innehåller 2,00–2,50 % Cr och 0,87–1,13 % Mo . Bred specificerad för tryckkärl och rörsmide i petrokemiska och raffinaderimiljöer. Denna kvalitet bibehåller styrkan och motstår väteangrepp vid temperaturer upp till 550°C , vilket gör den oumbärlig i flänsar för hydroprocessutrustning, ventilkroppar och reaktormunstycken.

P91

Klass P91 — Modifierat 9Cr-1Mo stål

Komposition: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Utvecklad speciellt för högtrycks, hög temperatur ångservice i kraftgenerering. Smide av legerat stål från P91 används i huvudångrör, samlingsrör och ventilhus som arbetar vid temperaturer upp till 620°C . Tillsatsen av vanadin och niob skapar fina karbidfällningar som motstår krypdeformation under årtionden av drift.

Värmebehandling av smide av legerat stål: Låser upp de sanna egenskaperna

Sammansättningen av legerat stål definierar dess potential, men värmebehandling är det som låser upp och skräddarsyr den potentialen för en specifik tillämpning. Smide av legerat stål genomgår nästan alltid minst en värmebehandlingsoperation efter smide, och många genomgår flera sekventiella behandlingar.

Normaliserande

Smidet värms till en temperatur ungefär 50°C till 70°C över den övre kritiska temperaturen (Ac3) och sedan luftkyld. Normalisering förfinar kornstrukturen som störs under smide och lindrar kvarvarande spänningar. För legerat stål ligger normaliseringstemperaturerna vanligtvis mellan 860°C och 950°C . Denna behandling är ofta det första steget innan släckning och härdning.

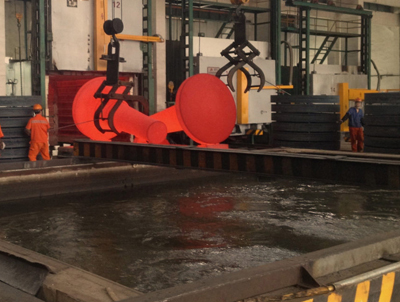

Släckning och härdning (Q&T)

Härdning innebär att smidet värms upp till austenitiseringstemperaturen (vanligtvis 830°C till 900°C för de flesta Cr-Mo-legerade stål) och kyler den snabbt i vatten, olja eller polymerhärdningsmedia. Detta ger en martensitisk mikrostruktur med mycket hög hårdhet - ofta över 50 HRC — men också hög sprödhet. Anlöpning värmer sedan det martensitiska smidet till en lägre temperatur, vanligtvis mellan 540°C och 700°C , för att minska sprödheten samtidigt som majoriteten av styrkaförbättringen bibehålls. De slutliga mekaniska egenskaperna är mycket kontrollerbara genom val av anlöpningstemperatur.

Glödgning

Används när smidet behöver maximal mjukhet för bearbetning, eller när inre spänningar måste avlägsnas helt. Full glödgning involverar långsam ugnskylning ovanifrån Ac3, vilket ger en övervägande ferritisk-perlitisk mikrostruktur. För vissa komplexa smide av legerat stål med intrikata bearbetningskrav minskar glödgning verktygsslitage och bearbetningscykeltider avsevärt – ibland minskar bearbetningstiden med 30 % till 50 % jämfört med smide i släckt tillstånd.

Värmebehandling efter svetsning (PWHT)

Många smide av legerat stål är inbyggda i svetsade enheter. Efter svetsning innehåller den värmepåverkade zonen (HAZ) en härdad, spröd mikrostruktur och kvarvarande dragspänningar som kan leda till fördröjd sprickbildning eller driftsavbrott. PWHT vid temperaturer vanligtvis mellan 600°C och 760°C för Cr-Mo-legerade stål härdar HAZ, minskar vätehalten och sänker kvarvarande spänningar till acceptabla nivåer. För tryckkärlssmide är PWHT ett obligatoriskt krav under de flesta konstruktionskoder.

Branscher som är beroende av legerat stålsmide och varför sammansättning är viktig

Valet av legerat stålkomposition för smide är alltid applikationsdrivet. Olika branscher ställer väldigt olika krav på sina smidda komponenter och legeringsstrategin måste anpassas exakt till servicemiljön.

Olje- och gasindustrin

Borrkragar, ventiler, brunnshuvudutrustning och rörledningsflänsar fungerar i miljöer med extremt tryck, H2S-inducerad spänningskorrosion och korrosiva vätskor. Smide av legerat stål inom denna sektor används vanligtvis AISI 4130, 4140 och F22 kvaliteter, som alla kombinerar adekvat korrosionsbeständighet med den höga sträckgränsen som krävs för att motstå tryck över 100 MPa i applikationer med djupa brunnar.

Flyg och försvar

Landningsställskomponenter, manöverstavar och strukturella fästbeslag kräver de högsta hållfasthets-till-vikt-förhållandena som kan uppnås i stål. AISI 4340 och dess vacuum-arc-remelted (VAR) varianter ger draghållfastheter upp till 1 800 MPa vid brottseghetsnivåer som är kompatibla med skadetolerant design. Varje gram vikt som sparas i ett flygplan har ett långsiktigt operativt värde, vilket är anledningen till att legeringssammansättningen i smide av legerat stål för flyg- och rymdindustrin kontrolleras till mycket snävare toleranser än kommersiella standardkvaliteter.

Kraftgenerering

Ångturbinrotorer, generatoraxlar och tryckkärlmunstycken i kärnkrafts- och värmekraftverk arbetar kontinuerligt vid hög temperatur och högt tryck i årtionden. Smide av legerat stål i denna sektor använder krypbeständiga kvaliteter som P91, P92 och 12Cr-1Mo, där tillsatser av vanadin, niob och volfram skapar mikrostrukturell stabilitet som förhindrar dimensionsförändringar och hållfasthetsförluster över 100 000 timmar drift vid temperaturer över 550°C.

Fordon och tunga maskiner

Vevaxlar, kamaxlar, vevstakar, axelaxlar och växellådskomponenter representerar det största volymsegmentet på den globala smidesmarknaden för legerat stål. Kvaliteter som 5140 (Cr-stål) och 8620 (Ni-Cr-Mo-förkolningsstål) dominerar här, och erbjuder en kombination av ythårdhet från höljeshärdning och tuffa kärnegenskaper från legeringskompositionen. Årlig produktion av smide av legerat stål för fordon överstiger 10 miljoner ton globalt , vilket gör bilindustrin till det enskilt största slutanvändningssegmentet.

Testning och kvalitetsverifiering av legerat stålsmide

Eftersom sammansättningen av legerat stål direkt bestämmer egenskaperna hos det slutliga smidet, är rigorösa tester i flera produktionssteg standardpraxis. Följande tester utförs rutinmässigt på smide av legerat stål för att verifiera att materialet uppfyller specifikationskraven:

Kemisk analys

Optisk emissionsspektrometri (OES) eller röntgenfluorescens (XRF) används för att verifiera den kemiska sammansättningen av varje värme av legerat stål före smide. Resultaten måste falla inom det specificerade sammansättningsintervallet för varje element. För kritiska applikationer kompletteras skänkanalys med produktanalys hämtad från det färdiga smidet.

Mekanisk provning

Dragprovning (enligt ASTM E8 eller ISO 6892) mäter sträckgräns, slutlig draghållfasthet, töjning och minskning av arean. Charpy-slagprovning (enligt ASTM E23) utvärderar seghet vid specificerade temperaturer. Hårdhetstestning (Brinell, Rockwell eller Vickers) verifierar värmebehandlingssvaret över smidestvärsnittet.

Ultraljudstestning (UT)

Automatiserad eller manuell UT används för att detektera interna diskontinuiteter som porositet, sprickor eller inneslutningar i smideskroppen. Acceptanskriterier definieras av standarder som ASTM A388 eller EN 10228-3. För stora smide av legerat stål som används i tryckkärl eller turbiner utförs UT vid 100 % av smidesvolymen .

Magnetisk partikeltestning (MT)

MT upptäcker yt- och ytnära diskontinuiteter i ferritiska legerade stål. Smidet är magnetiserat och fina ferromagnetiska partiklar avslöjar sprickindikeringar vid ytan. Detta test är särskilt viktigt för smide av legerat stål som har bearbetats, eftersom bearbetning kan avslöja sprickor under ytan eller exponera sömmar som inte var synliga i det grovsmidda tillståndet.

Legerat stål kontra vanligt kolstål i smidestillämpningar

En praktisk fråga i alla smidesdesignprocesser är om merkostnaden för legeringselement är motiverad jämfört med vanligt kolstål. Följande jämförelse ger ett datadrivet perspektiv:

Jämförelse av nyckelegenskaper mellan vanligt kolstål och vanliga smideskvaliteter av legerat stål
Egendom	Vanligt kolstål (1045)	Legerat stål (4140)	Legerat stål (4340)
Draghållfasthet (Q&T)	570–700 MPa	950–1 100 MPa	1 200–1 450 MPa
Härdbarhet	Låg (grund härdning)	Medium-Hög	Mycket hög
Seghet vid låg temperatur	Stackars	Bra	Utmärkt
Korrosionsbeständighet	Stackars	Måttlig	Måttlig
Hög temperaturstyrka	Stackars above 300°C	Bra to 450°C	Bra to 450°C
Relativ materialkostnad	Lägst	1,5–2x vanligt kol	2,5–4x vanligt kol

I applikationer där smidet är litet, lätt belastat eller lätt utbytbart, kan vanligt kolstål vara ett praktiskt val. Men för varje komponent där fel skulle vara katastrofalt eller där det är kommersiellt viktigt att minska sektionsstorleken (vikt) Smide av legerat stål deliver a cost-performance advantage som snabbt kompenserar för det högre materialpriset genom minskad komponentvikt, förlängd livslängd och lägre underhållsfrekvens.

Hur man väljer rätt legerat stål för ditt smideskrav

Att välja rätt legerat stålsammansättning för ett smidesprojekt är ett strukturerat ingenjörsbeslut. Följande faktorer bör utvärderas systematiskt:

Servicetemperaturintervall: För omgivande och måttliga temperaturer upp till 400°C räcker standard Cr-Mo-kvaliteter som 4140 eller F11. För temperaturer över 500°C bör modifierade 9Cr-kvaliteter (P91, P92) eller austenitiskt rostfritt smide övervägas.
Erforderlig styrka nivå: Bestäm den lägsta sträckgränsen och draghållfastheten som krävs av konstruktionen. För sträckgränser över 900 MPa bör nickelhaltiga kvaliteter (4340, 300M) eller ultrahöghållfasta legerade stål väljas.
Sektionstjocklek och härdbarhet: Smide med större sektioner kräver högre härdbarhet för att uppnå genomhärdning. Vanligt legerat stål som 4140 kan härdas helt i sektioner upp till ungefär 75 mm diameter ; för större sektioner behövs högre nickelkvaliteter eller vakuumomsmälta varianter.
Frätande miljö: Om smidet kommer att utsättas för H2S, klorider eller sura miljöer, bör korrosionsbeständiga legerade stål med högre krom- eller rostfria kvaliteter övervägas, även om de mekaniska grundkraven skulle kunna uppfyllas av en enklare legering.
Svetsbarhetskrav: Högre kol- och legeringshalt minskar i allmänhet svetsbarheten. Om smidet av legerat stål kommer att svetsas under drift, ett kolekvivalentvärde (CE) nedan 0.45 är vanligtvis inriktad på att undvika väte-inducerad sprickbildning i HAZ utan obligatorisk förvärmning.
Slagseghet vid låga temperaturer: För offshore-, arktiska eller kryogena tillämpningar måste Charpy-slagenergi vid den lägsta designtemperaturen specificeras. Nickeltillsatser är det mest effektiva sättet att bibehålla segheten vid minusgrader i smide av legerat stål.

Nya trender inom legerat stålkomposition och smidesteknik

Området för utveckling av legerat stål är inte statiskt. Forskning och industriell utveckling fortsätter att tänja på gränserna för vad legerade stålkompositioner kan uppnå, med betydande konsekvenser för nästa generations legerat stålsmide.

Avancerat höghållfast låglegerat (AHSLA) stål

Dessa kvaliteter uppnår draghållfasthet ovan 1 000 MPa med en total legeringshalt under 3 %, främst genom mikrolegeringstillsatser av niob (0,02–0,06 %), titan (0,01–0,04 %) och vanadin (0,05–0,15 %). Mekanismen är beroende av utfällningshärdning från fina karbid- och nitridpartiklar som bildas under kontrollerad kylning efter smide. Resultatet är en kvalitet som kombinerar styrkan hos traditionellt höglegerat stål med avsevärt förbättrad svetsbarhet och lägre råmaterialkostnad.

Termomekanisk kontrollerad bearbetning (TMCP) för smide

TMCP integrerar smidesdeformation med kontrollerad kylning i en enda koordinerad sekvens, och ersätter konventionella återuppvärmnings- och härdningscykler. För legerat stål kan TMCP uppnå kornstorlekar nedan 10 mikrometer — mycket finare än konventionellt smidd och värmebehandlat material. Den finare kornstorleken förbättrar samtidigt styrka, seghet och utmattningsbeständighet utan att öka legeringsinnehållet, vilket minskar värmebehandlingens energiförbrukning med upp till 25 % vid vissa smidesoperationer.

Additiv tillverkning som komplement till smide

Även om additiv tillverkning (AM) inte kan replikera fiberstrukturen och densiteten hos smide av legerat stål, används den i allt högre grad för preforms i nästan nätform som sedan smids. Den här hybridmetoden minskar materialavfallet från 60–70 % köp-till-flyg-kvoter typiskt i konventionellt smide till under 30 % för komplexa former, samtidigt som de strukturella integritetsfördelarna med smidesprocessen bevaras. Legerade stålpulver för AM är ett växande specialsegment, med sammansättningar som nära speglar etablerade bearbetade legeringskvaliteter.

Beräkningslegeringsdesign

CALPHAD-baserade termodynamiska beräkningsverktyg tillåter nu metallurger att designa nya legerade stålkompositioner genom att förutsäga fasdiagram, transformationstemperaturer och mikrostrukturell utveckling innan ett enda kilo stål smälts. Detta tillvägagångssätt påskyndar dramatiskt utvecklingscykeln för nya smideskvaliteter av legerat stål – vilket minskar tiden från idé till kvalificerad produktionskvalitet från den traditionella 10–15 år till så lite som 3–5 år i vissa program.
