Vilka element är stål gjort av: Det direkta svaret
Stål är i grunden en legering av järn och kol med kol som typiskt utgör mellan 0,02 % och 2,14 % av den totala vikten. Utöver dessa två kärnelement innehåller de flesta kommersiella stål också mangan, kisel, fosfor och svavel i varierande mängder, tillsammans med avsiktligt tillsatta legeringselement som krom, nickel, molybden, vanadin, koppar, bor, titan och niob. I vanligt kolstål står järn för ungefär 98 % till 99,5 % av materialet, medan det i legeringskvaliteter används för stålsmide och tunga maskinkomponenter kan järnhalten sjunka till 70 % eller lägre när krom, nickel och andra grundämnen blandas in i högre procentsatser. Den exakta kombinationen av element avgör om en sats stål blir mjuk strukturplåt, härdat verktygsstål, korrosionsbeständigt rostfritt stål eller en smidd legering som är konstruerad för att överleva extrema mekaniska påfrestningar.
Att förstå denna elementära makeup är viktig eftersom varje ytterligare element förändrar hur stålet beter sig under smältning, valsning och smide. En köpare som köper smidda flänsar, axlar eller kugghjul behöver inte bara känna till klassnamnet utan de faktiska procentintervallen för varje element, eftersom dessa siffror dikterar hårdhet, duktilitet, svetsbarhet, bearbetbarhet och långvarig slitstyrka. I praktiken är inte två stålvärmare kemiskt identiska ner till sista decimalen, varför bruken utfärdar ett värmespecifikt sammansättningsregister för varje batch som lämnar ugnen.
Resten av den här guiden går igenom varje element individuellt, förklarar hur dessa element interagerar när stålet är uppvärmt och formas genom smide, och avslutas med en detaljerad referenstabell och vanliga frågor som täcker de vanligaste förvirringspunkterna som köpare och ingenjörer stöter på när de läser ett kemisk sammansättningsblad.
Järn och kol: De två grundelementen
Järn är den basmetall som ger stål sin bulk, men rent järn i sig är relativt mjukt och saknar den styrka som behövs för strukturell eller mekanisk användning. Tillsats av kol omvandlar järn till stål genom att låsa in kolatomer i järnets kristallgitter, en process som begränsar rörelsen av dislokationer i metallen och dramatiskt höjer hårdheten och draghållfastheten. Detta förhållande är inte linjärt över hela området. Lågkolhaltigt stål, ibland kallat mjukt stål, håller kol mellan ungefär 0,05 % och 0,25 % och förblir tillräckligt mjukt för att böja, svetsa och bearbeta med lätthet. Mellanstort kolstål innehåller mellan 0,25 % och 0,60 % kol och uppnår en balans mellan styrka och bearbetbarhet, vilket är anledningen till att kvaliteter som 1045 och 4140 är vanliga val för smidda bil- och industridelar. Stål med hög kolhalt klättrar till 0,60 % till 1,50 % kol och är uppskattat för skäreggar och slitytor, även om det blir märkbart svårare att svetsa eller böja utan att spricka.
Järn i sig finns i mer än en kristallform beroende på temperatur, och detta beteende är hela anledningen till att kol har en så stor effekt på stål. Under cirka 912°C har järn ett kroppscentrerat kubiskt arrangemang som kallas ferrit, som bara kan lösa upp en liten bråkdel av en procent av kolet. Mellan ungefär 912°C och 1394°C övergår järn till ett ansiktscentrerat kubiskt arrangemang som kallas austenit, som kan lösa upp mycket mer kol, upp till cirka 2,14 % som maximalt. Denna skillnad i löslighet är det som gör att värmebehandlingen överhuvudtaget fungerar: uppvärmning av stål till austenitområdet löser kol jämnt i hela strukturen, och sedan fångar den snabba nedkylningen kolet i ett ansträngt, övermättat arrangemang som kallas martensit, som är extremt hårt men skört om det inte härdats efteråt.
Varför kolhalten inte helt enkelt kan maximeras
Att höja kolhalten ökar sträckgränsen och hårdheten, men det har en direkt kostnad för duktilitet, slagseghet och svetsbarhet. När kolhalten passerar cirka 0,23 % blir svetsfogar benägna att spricka om inte förvärmning och kontrollerad kylning används. Detta är en anledning till att konstruktionsstål avsedda för svetsning hålls under 0,25 % kol, medan stålsmideoperationer som producerar icke-svetsade, värmebehandlade komponenter kan pressa kolet högre för att uppnå överlägsen hårdhet efter härdning och härdning. Ingenjörer hänvisar till denna avvägning ständigt när de väljer en kvalitet, eftersom en del som behöver både styrka och förmågan att absorbera plötsliga stötar utan att splittras, såsom en smidd vevaxel eller en strukturell tapp, vanligtvis landar i medelstort kolintervall snarare än i någondera ytterligheten.
Hur kolhalten mäts och verifieras
Moderna ståltillverkare verifierar kolhalten med hjälp av optisk emissionsspektrometri, där en liten gnista slås på ett polerat prov och ljuset som emitteras analyseras för att identifiera och kvantifiera varje element som finns inom några sekunder. Förbränningsanalys används som en sekundär kontroll för kol och svavel specifikt, förbränning av ett litet prov i en kontrollerad syreatmosfär och mätning av den resulterande koldioxiden. Båda metoderna har ersatt äldre våtkemiska titreringstekniker nästan helt eftersom de är snabbare och repeterbara över stora produktionsvolymer, vilket är oerhört viktigt för smidesoperationer som kräver konsekvent kemivärme efter värme.
| Stålklassificering | Kolinnehållsintervall | Typisk tillämpning |
|---|---|---|
| Låg kolhalt (mild) | 0,05 % - 0,25 % | Karosspaneler för fordon, konstruktionsbalkar |
| Medium kol | 0,25 % - 0,60 % | Smidda axlar, kugghjul, vevaxlar |
| High Kol (verktyg) | 0,60 % - 1,50 % | Skärverktyg, stansar, knivar |
| Ultrahögt kol | 1,25 % - 2,00 % | Specialiserade slitdelar, tråd |
| Gjutjärnströskel | Över 2,14 % | Klassas inte längre som stål |
Spår och kvarvarande element som fortfarande betyder något
Inte alla element i stål läggs till med avsikt. Fosfor och svavel kommer in i blandningen som kvarvarande biprodukter av den råa malm och skrot som används vid smältning, och kvarnar arbetar för att hålla båda under strikta gränser på grund av hur störande de är för mekanisk prestanda.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Svavel
Svavel causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Syre, kväve och väte
Spårgaser som absorberas vid smältning kan också påverka stålkvaliteten. Syre bildar icke-metalliska inneslutningar som försvagar matrisen, kväve kan orsaka åldrande sprödhet med tiden, och väte är ökänt för att orsaka fördröjd sprickbildning i tjocka smidda sektioner om det inte avlägsnas genom vakuumavgasning innan stålet gjuts och smids. Moderna raffineringsmetoder för elektriska ljusbågsugnar och skänkar har gjort kontrollen av dessa spårgaser mycket mer exakt än under de senaste decennierna, vilket är en del av varför smidda stålkomponenter som tillverkas idag har mer konsekventa mekaniska egenskaper än motsvarande delar tillverkade för en generation sedan.
Andra återstående element
Skrotbaserad ståltillverkning, som nu står för en stor del av den globala produktionen, kan introducera små restmängder av tenn, arsenik och antimon som överförs från blandade skrotkällor. Dessa element läggs inte till avsiktligt och håller sig vanligtvis under 0,05 % vardera, men i kombination kan de bidra till försprödning i tunga smidda sektioner som genomgår långsam avkylning genom ett specifikt mellantemperaturområde. Tillverkare som levererar kritiska smide övervakar den kombinerade summan av dessa trampelement snarare än att behandla var och en isolerat.
Hur element formar stålets interna mikrostruktur
Procentandelen av varje element spelar mindre roll i sig än hur de påverkar den mikroskopiska kristallstrukturen som bildas när stålet svalnar. Fyra strukturer dyker upp upprepade gånger i alla diskussioner om smidda stålprestanda.
Ferrit
Ferrit is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Pearlite
Pearlite är en skiktad struktur av alternerande ferrit och järnkarbid som bildas när stål med högt och högt kolhalt svalnar långsamt från austenitområdet. De fina, alternerande skikten ger perlit en användbar balans mellan styrka och måttlig duktilitet, och det är den dominerande strukturen i normaliserade medelstora kolsmider som inte värmebehandlas ytterligare.
Martensit
Martensit forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainit
Bainit forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Varje legeringselement som diskuterats tidigare i den här guiden förtjänar i slutändan sin plats i en stålspecifikation på grund av hur det flyttar gränserna mellan dessa fyra strukturer, antingen genom att bromsa nedkylningshastigheten som behövs för att undvika perlit, genom att stabilisera austenit vid lägre temperaturer, eller genom att fästa korngränser så att vilken struktur som helst förblir fin och enhetlig snarare än grov.
Ståltillverkning och raffinering: Hur elementinnehåll kontrolleras
Elementprocenter blandas inte bara ihop som ett recept. De är slutresultatet av en sekvens av förfiningssteg som var och en tar bort eller lägger till specifika element i en kontrollerad ordning.
- Råvaruladdningen börjar med att antingen järnmalm reduceras i en masugn för att producera flytande tackjärn, eller återvunnet stålskrot smält i en ljusbågsugn, med valet mellan vägar som till stor del bestäms av regionala energikostnader och skrottillgänglighet.
- Primär raffinering i en grundläggande syrgasugn eller ljusbågsugn blåser syre genom smältan för att avlägsna överskott av kol, kisel och fosfor från råjärnet, vilket för kompositionen ner mot ett grovt mål innan finare justeringar påbörjas.
- Skänkmetallurgi följer, där smältan överförs till ett separat kärl och exakta tillsatser av mangan, krom, nickel, molybden och andra legeringselement görs för att nå den exakta målkemin för den avsedda kvaliteten.
- Vakuumavgasning tar bort löst väte, kväve och kvarvarande syre, vilket är särskilt kritiskt för stål som är avsett för stora smidda sektioner där instängd gas kan orsaka inre flagning eller sprickbildning när delen svalnar.
- Stränggjutning stelnar den raffinerade smältan till ämnen, blommor eller plattor, och ett prov från detta skede blir den officiella värmeanalysen som färdas med materialet genom valsning och så småningom in i smidesverkstaden.
Vart och ett av dessa steg existerar specifikt för att kontrollera elementinnehållet inom ett smalt band, och alla genvägar som tas i ett skede visar sig senare som en inkonsekvens som en smidespress kommer att exponera omedelbart i form av ytsprickor eller ojämnt kornflöde.
Hur elementinnehåll beter sig under stålsmidningsprocessen
Stålsmide omformar ett uppvärmt ämne med hjälp av tryckkraft, och den elementära sammansättningen av ämnet styr direkt hur det reagerar under hammaren eller pressen. Att förstå denna sekvens hjälper till att förklara varför smidesspecifikationer refererar till exakt kemi snarare än bara ett klassnamn.

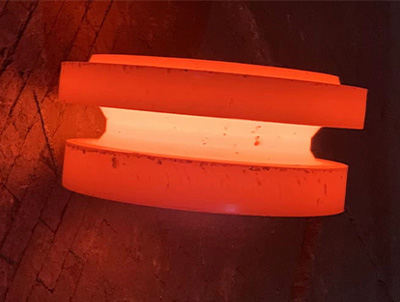

- Ämnet värms upp till det austenitiska temperaturområdet, typiskt mellan 1100°C och 1250°C för medelkol och låglegerade kvaliteter, där järn-kolstrukturen blir tillräckligt mjuk för att deformeras utan att spricka.
- Kol och legeringselement som krom och molybden höjer temperaturen vid vilken materialet börjar mjukna, varför högrelegerade smidesämnen kräver hårdare kontroll av ugnen för att undvika antingen underhettning, som riskerar att spricka, eller överhettning, som förgrovar kornstrukturen.
- Under deformation gränsar element som vanadin och niobstift kornen på plats, vilket håller kristallstrukturen fin även när metallen komprimeras och omformas, vilket direkt förbättrar styrkan och utmattningslivslängden hos det färdiga smidet.
- Efter smide kyls delen och värmebehandlas ofta. Molybden- och krominnehåll avgör hur djupt stycket kan härdas under härdning, medan manganinnehållet påverkar hur stålet reagerar på härdning efteråt.
- Svavel and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Det är därför smidesleverantörer vanligtvis publicerar ett fullständigt kemisk sammansättningsblad tillsammans med uppgifter om mekaniska egenskaper, snarare än att bara förlita sig på klassbeteckningen. Två partier märkta med samma kvalitet kan fortfarande bete sig olika i pressen om deras mangan-till-svavel-förhållande eller innehåll av spårämnen varierar till och med något.
Kornflöde och elementfördelning
En fördel som är unik för smide, jämfört med gjutning eller bearbetning från stångmaterial, är att den tryckande deformationen riktar in den inre kornstrukturen längs formen på den färdiga delen istället för att skära tvärs över den. Legeringselement som förfinar kornstorlek, särskilt vanadin, titan och niob, förstärker denna fördel eftersom en finare startkornstorlek översätts till en mer kontinuerlig flödeslinje med högre integritet när delen är helt smidd, vilket är en viktig anledning till att smidda komponenter konsekvent överträffar gjutna eller maskinbearbetade ekvivalenter i utmattningskritiska applikationer, såsom vevaxlar och vevaxlar.
Temperaturkontroll över olika legeringsfamiljer
Vanliga kolstålämnen tål ett relativt brett smidestemperaturfönster, men när krom-, molybden- och nickelhalten ökar, smalnar det fönstret av avsevärt. Höglegerade verktygsstål och ämnen av rostfritt stål behöver ofta hålla sig inom ett band som är så smalt som 50°C för att undvika antingen ofullständig deformation i den nedre änden eller överdriven korntillväxt och potentiell begynnande smältning av inneslutningar med låg smältpunkt vid den höga änden. Detta är en anledning till att smidesverkstäder som specialiserar sig på rostfritt eller höglegerat arbete har tätare ugnsinstrumentering och tätare temperaturkontroller än butiker som enbart fokuserar på vanligt kolstål.
Elementsammansättning över vanliga stålsorter
Namnsystem för stålsorter, framför allt AISI och SAE fyrsiffriga koder, är byggda direkt kring elementinnehåll. Att läsa ett betygsnummer korrekt avslöjar det mesta av vad stålet är gjort av utan att behöva en fullständig labbrapport. I det vanliga fyrsiffriga systemet indikerar de två första siffrorna det primära legeringselementet eller familjen, medan de två sista siffrorna approximerar kolhalten i hundradelar av en procent, så en kvalitet som 4140 signalerar en krom-molybdenlegeringsfamilj med ungefär 0,40 % kol.
| Betyg | Carbon | Viktiga legeringselement | Vanligt bruk |
|---|---|---|---|
| 1018 | 0,18 % | Mn 0,60 % - 0,90 % | Generell skaftning, lågspänningsdelar |
| 1045 | 0,45 % | Mn 0,60 % - 0,90 % | Smidda växlar, axlar |
| 4130 | 0,28 % - 0,33 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smidda rör, beslag, flyg- och rymddelar |
| 4140 | 0,38 % - 0,43 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smidda axlar, verktyg, beslag |
| 4340 | 0,38 % - 0,43 % | Ni 1,65 % - 2,00 %, Cr 0,70 % - 0,90 %, Mo 0,20 % - 0,30 % | Kraftigt belastade utmattningsbelastade delar |
| 8620 | 0,18 % - 0.23% | Ni 0,40 % - 0,70 %, Cr 0,40 % - 0,60 %, Mo 0,15 % - 0,25 % | Förkolade smidda kugghjul, stift |
| 304 Rostfritt | 0,08 % max | Cr 18 % - 20 %, Ni 8 % - 10,5 % | Korrosionsbeständiga beslag, kärl |
| 316 Rostfri | 0,08 % max | Cr 16 % - 18 %, Ni 10 % - 14 %, Mo 2 % - 3 % | Smide för marin och kemisk bearbetning |
| H13 Verktygsstål | 0,32 % - 0,45 % | Cr 4,75 % - 5,50 %, Mo 1,10 % - 1,75 %, V 0,80 % - 1,20 % | Smidda och bearbetade gjutformar |
Lägg märke till hur järnhalten aldrig listas direkt i dessa tabeller. Det förstås helt enkelt som återstoden när kol, mangan, krom, nickel och andra grundämnen subtraheras från 100 %, vilket är anledningen till att järn ibland kallas balanselementet på en kemisk sammansättning.
Rostfritt stålfamilj: Elementvariationer förklaras
Rostfritt stål är inte ett enda material utan en familj av legeringar grupperade efter hur deras element arrangerar den underliggande kristallstrukturen. Att förstå dessa underfamiljer förtydligar varför elementprocentandelar skiftar så mycket mellan kvaliteter som alla faller under samma allmänna rostfria etikett.
Austenitiskt rostfritt stål
Austenitiska kvaliteter som 304 och 316 förlitar sig på hög nickelhalt, vanligtvis 8% eller mer, för att hålla austenitstrukturen stabil även vid rumstemperatur snarare än att omvandlas till ferrit vid kylning. Detta ger austenitisk rostfritt utomordentlig duktilitet och seghet, tillsammans med den extra fördelen av att vara icke-magnetisk, även om den inte kan härdas genom värmebehandling på det sätt som kol och låglegerade smidesstål kan.
Ferritiskt rostfritt stål
Ferritiska kvaliteter håller nickelhalten låg eller helt frånvarande och förlitar sig på enbart krom, vanligtvis mellan 10,5 % och 18 %, för att ge korrosionsbeständighet. Eftersom dessa kvaliteter förblir magnetiska och inte kan härdas avsevärt genom värmebehandling, väljs de mer för kostnadseffektiv korrosionsbeständighet i mindre krävande strukturella applikationer än för höghållfasta smidda komponenter.
Martensitiskt rostfritt stål
Martensitiska rostfria kvaliteter kombinerar måttlig kromhalt, vanligtvis 12 % till 18 %, med tillräckligt med kol för att tillåta samma härdningsrespons som används i kol och låglegerat stål. Detta gör martensitiskt rostfritt till den föredragna familjen för smidda rostfria komponenter som behöver både korrosionsbeständighet och hög hårdhet, såsom ventilkomponenter, bestick och vissa pumpaxlar.
Duplex rostfritt stål
Duplexkvaliteter balanserar ungefär lika delar austenit och ferrit genom att noggrant kontrollera krom, nickel och kväve tillsammans, vilket ger en struktur som kombinerar styrkan hos ferritiska kvaliteter med mycket av segheten och svetsbarheten hos austenitiska kvaliteter. Denna balans gör duplex rostfritt allt vanligare i smidda offshore- och kemiska processbeslag som möter både höga mekaniska belastningar och aggressiva korrosiva miljöer.
Verktygsstål och högpresterande legeringselement
Verktygsstål representerar den bortre änden av legeringskomplexitet, där flera starka karbidbildande element kombineras medvetet för att uppnå slitstyrka och värmebeständighet långt utöver vad standardlegerat stål kan erbjuda.
Kallt bearbetningsverktyg stål
Kallbearbetningskvaliteter som D2 är beroende av hög kromhalt, ofta 11 % till 13 %, i kombination med förhöjt kol för att bilda rikligt med hårda kromkarbider i hela mikrostrukturen. Dessa karbider ger stålet enastående motståndskraft mot nötande slitage i applikationer som stansverktyg och skärblad, även om den höga karbidvolymen kan göra materialet sprödare än lägre legerat verktygsstål.
Hot Work Tool Stål
Varmbearbetningskvaliteter som H13 använder krom, molybden och vanadin tillsammans för att motstå uppmjukning vid de förhöjda temperaturer som påträffas i själva formgjutnings- och smidesformarna. Eftersom dessa stansar upprepade gånger värms upp och kyls när varm metall pressas eller gjuts mot dem, spelar motståndet mot termisk utmattning lika stor roll som råhårdhet, vilket är anledningen till att elementbalansen i varmbearbetningsstål gynnar bibehållen hållfasthet vid hög temperatur framför maximal hårdhet vid rumstemperatur.
Höghastighetsstål
Höghastighetsstål pressar legeringsinnehållet ytterligare, och kombinerar volfram eller molybden med vanadin och ibland kobolt för att bibehålla en skarp skäregg även när friktion höjer verktygets temperatur under höghastighetsbearbetning. Namnet återspeglar den ursprungliga fördelen med dessa kvaliteter jämfört med äldre vanligt kolverktygsstål, som förlorade sin hårdhet och mattades snabbt när skärhastigheterna och den resulterande värmen ökade.
Kolekvivalent: Kombinera element till ett nummer
Eftersom så många element påverkar härdbarhet och svetsbarhet samtidigt, använder metallurger en enda kombinerad siffra som kallas kolekvivalent, eller CE, för att sammanfatta den totala effekten av hela kemin i ett värde. En allmänt använd version av formeln lägger till kol till fraktioner av mangan, krom, molybden, nickel och koppar.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
En högre kolekvivalent betyder att stålet är mer motståndskraftigt mot deformation och slits bättre, men det betyder också att materialet är mer mottagligt för väte-inducerad sprickbildning under svetsning och kräver förvärmning innan någon svetsfog görs. Smidda komponenter som senare kommer att svetsas in i en större sammansättning, såsom tryckkärlsmunstycken eller strukturella anslutningar, specificeras ofta med ett maximalt kolekvivalenttak snarare än bara en maximal kolprocent, eftersom detta enda tal fångar den kombinerade effekten av varje element på en gång.
Som en praktisk referenspunkt ger vanligt lågkolhaltigt stål vanligtvis en kolekvivalent under 0,35, vilket svetsar lätt med minimal förvärmning. Medelkolhaltiga låglegeringar som 4140 landar vanligtvis mellan 0,55 och 0,70, vilket kräver måttlig förvärmning och kontrollerad interpass-temperatur under svetsning. Verktygsstål och höglegerade smideskvaliteter kan pressa kolekvivalenten över 0,90, då svetsning i allmänhet undviks helt till förmån för mekanisk sammanfogning eller utbyte av den smidda delen som ett stycke.
Varför exakt elementkontroll är viktigt för smidda ståldelar
En smidesoperation applicerar en enorm tryckkraft på ett uppvärmt ämne, och varje inkonsekvens i elementfördelningen visar sig omedelbart som sprickbildning, rivning eller ojämnt kornflöde. Bruk som levererar ämnen för smide har vanligtvis snävare toleranser för mangan, svavel och fosfor än kvarnar som producerar stål för enkel valsad plåt, eftersom smidesprocessen koncentrerar eventuella svagheter vid punkten för maximal deformation. Ett ämne med något förhöjt svavel som inte skulle orsaka några synliga problem i en valsad plåt kan splittras helt när den slås under en smideshammare.
Det är också därför som välrenommerade smidesleverantörer testar varje stålvärme och behåller den kemiska sammansättningen för varje batch, snarare än att förlita sig på en allmän kvalitetsspecifikation. Köpare som köper smidda flänsar, kopplingar, ventilhus eller drivaxlar drar nytta av att begära den faktiska värmeanalysen, eftersom den avslöjar de verkliga procentsatserna för varje element snarare än bara det nominella intervallet som skrivs ut i en katalog.
Elementens konsistens påverkar även nedströms bearbetning efter smide. En smidd del med segregerade mangansulfidinneslutningar kan bearbeta ojämnt, vilket ger inkonsekvent ytfinish och accelererat verktygsslitage i vissa områden av samma komponent. Köpare som ser oförklarliga variationer i bearbetningsprestanda över förment identiska smidda delar spårar ofta grundorsaken tillbaka till inkonsekvent elementfördelning inom originalämnet snarare än något fel i själva bearbetningsprocessen.
Vanliga frågor
Vilket är det enskilt viktigaste elementet i stål förutom järn?
Kol är det enskilt mest inflytelserika elementet eftersom det direkt styr hårdhet, styrka och duktilitet mer än något annat tillskott. Vartannat element är skiktat ovanpå järn-kol-relationen för att finjustera en specifik egenskap.
Kan stål existera utan kol överhuvudtaget?
Inte enligt standarddefinitionen. En legering med mycket låg kolhalt, ibland under 0,01 % kol såsom maråldrat stål, klassificeras tekniskt som stål eftersom den fortfarande förlitar sig på en järnmatris som stärkts genom andra mekanismer, men den stora majoriteten av kommersiellt stål innehåller mätbart kolinnehåll.
Varför innehåller rostfritt stål så mycket krom?
Krom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Betyder högre legeringshalt alltid starkare stål?
Inte nödvändigtvis. Legeringselement ändrar specifika egenskaper snarare än att bara lägga till styrka över hela linjen. Nickel förbättrar till exempel främst seghet och lågtemperaturprestanda snarare än råhårdhet, medan krom främst förbättrar slitstyrka och korrosionsbeständighet. Rätt kombination beror helt på hur den färdiga delen kommer att användas.
Varför anger smidda delar exakta elementprocenter snarare än bara ett kvalitetsnamn?
Eftersom även små förändringar i mangan-, svavel- eller fosforhalt inom det tillåtna intervallet för en kvalitet kan förändra hur ämnet beter sig under tryckkraft under smide. Exakt värmekemi låter ingenjörer förutsäga spannmålsflöde, sprickrisk och värmebehandlingssvar efter smide med mycket större noggrannhet än enbart ett klassnamn.
Vad händer om svavelhalten i stål är för hög före smide?
Överskott av svavel reagerar med järn och bildar järnsulfid, som smälter vid en mycket lägre temperatur än den omgivande stålmatrisen. Under varmsmidning kan dessa lågsmältande inneslutningar få ämnet att slita isär internt, en defekt som kallas het korthet som till stor del förhindras genom att tillsätta tillräckligt med mangan för att binda svavlet istället.
Är järnhalten någonsin listad på en stålspecifikationsplåt?
Järn anges sällan som en specifik procentandel eftersom det behandlas som balansen i sammansättningen efter att vartannat element har tagits med i beräkningen. En typisk kolstålspecifikation kommer att lista kol-, mangan-, fosfor-, svavel- och kiselmaximum, med järn helt enkelt förstått att utgöra resten, vanligtvis 97% till 99% av den totala vikten.
Varför tillsätter vissa kvaliteter bor när krom och molybden redan förbättrar härdbarheten?
Bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Vad är skillnaden mellan en varmvalsad och en smidd produkt gjord av samma stålkvalitet?
Båda utgår från samma kemiska sammansättning, men smide applicerar en koncentrerad tryckkraft som anpassar det inre kornflödet längs delens form och stänger eventuell inre porositet som blir över från gjutningen. Varmvalsad stång har en mer enhetlig, mindre riktad kornstruktur. För utmattningskritiska komponenter ger det inriktade kornflödet som uppnås genom smide vanligtvis bättre mekanisk prestanda även om den underliggande elementkemin är identisk.
Hur bestämmer ingenjörer vilka legeringselement som ska specificeras för en ny smidd del?
Urvalet utgår vanligtvis från de mekaniska kraven på delen, såsom erforderlig draghållfasthet, slagseghet vid förväntad driftstemperatur och motståndskraft mot korrosion eller slitage, och arbetar sedan bakåt till en kvalitet vars etablerade elementintervall är kända för att leverera dessa egenskaper tillförlitligt. Kostnad, svetsbarhet och bearbetbarhet vägs tillsammans med ren mekanisk prestanda, eftersom det mest höglegerade stålet sällan är det mest praktiska eller ekonomiska valet för en given applikation.
