Vilka legeringar finns i stål? En komplett guide till stålkomposition

Vilka legeringar finns i stål? Det direkta svaret

Stål är i grunden en legering av järn och kol , men moderna stålsorter innehåller ett brett utbud av ytterligare legeringselement som definierar deras mekaniska, termiska och kemiska egenskaper. De vanligaste legeringselementen som finns i stål inkluderar kol (C), mangan (Mn), kisel (Si), krom (Cr), nickel (Ni), molybden (Mo), vanadin (V), volfram (W), kobolt (Co), koppar (Cu), titan (Ti), niob (Nb) och bor (B). Varje element tillsätts i exakta mängder – ibland så lite som 0,001 viktprocent – ​​för att uppnå målinriktade prestandaegenskaper.

Vanligt kolstål innehåller endast järn, kol och spårföroreningar. Legerat stål däremot är avsiktligt berikat med ett eller flera av dessa element. Det resulterande materialet kan konstrueras för extrem hårdhet, korrosionsbeständighet, stabilitet vid höga temperaturer eller överlägsen seghet – vilket gör legerat stål till det valbara materialet inom flyg-, bil-, energi- och tungindustrisektorer. In stålsmide Närmare bestämt bestämmer legeringskemin i en stålkvalitet direkt hur den reagerar på värme, deformation och värmebehandling efter smide.

Kol: Det primära legeringselementet i alla stålsorter

Kol är det avgörande elementet som omvandlar rent järn till stål. Dess innehåll, vanligtvis allt från 0,02 till 2,14 viktprocent , har en mer dramatisk effekt på stålets egenskaper än något annat enskilt element. Ökad kolhalt höjer hårdheten och draghållfastheten men minskar duktiliteten och svetsbarheten.

Stål klassificeras i tre breda kategorier baserat på kolinnehåll:

• Lågt kolstål (milt stål): 0,05 %–0,30 % kol. Mycket duktil, lätt att svetsa, används ofta i strukturella applikationer och plåt.
• Medium kolstål: 0,30 %–0,60 % kol. Balanserad styrka och duktilitet, flitigt använd i axlar, kugghjul och smide som kräver måttlig hårdhet.
• Högt kolstål: 0,60 %–1,00 % kol. Hög hårdhet och slitstyrka, används i skärverktyg, fjädrar och höghållfast tråd.
• Ultrahögt kolstål: 1,00 %–2,14 % kol. Extremt hård men spröd; används i specialiserade skärapplikationer och historisk bladtillverkning.

I stålsmide väljs kolhalten noggrant eftersom stål med högre kolhalt kräver strängare temperaturkontroll under smidesprocessen. Till exempel är medelstora kolsorter som AISI 1040 eller 1045 bland de vanligaste smidda stålen eftersom de erbjuder tillräcklig styrka för mekaniska komponenter samtidigt som de förblir bearbetbara vid smidestemperaturer mellan 1100°C och 1250°C.

Mangan: Det väsentliga bakgrundslegeringselementet

Mangan finns i praktiskt taget alla kommersiella stålkvaliteter, vanligtvis i koncentrationer mellan 0,25 % och 1,65 % . Det tjänar flera kritiska metallurgiska funktioner som ofta förbises just för att de verkar i bakgrunden.

Mangan fungerar som en deoxidationsmedel under ståltillverkning, i kombination med syre och svavel för att bilda stabila inneslutningar som flyter ut ur smältan. Utan mangan skulle svavel bilda järnsulfid vid korngränserna, vilket orsakar ett fenomen som kallas het korthet - en katastrofal sprödhet som uppstår vid förhöjda temperaturer och gör stål olämpligt för heta arbetsprocesser som smide. Genom att istället bilda mangansulfid (MnS) förblir stålet bearbetbart även vid smidestemperaturer.

Utöver sin roll i varmbearbetbarhet, ökar mangan också härdbarheten, vilket innebär att stålet kan härdas djupare genom värmebehandling. Ett stål med 1,5 % mangan, såsom AISI 1541, har betydligt bättre härdbarhet än en jämförbar kvalitet med endast 0,5 % mangan. Stål med hög manganhalt (Hadfield-stål, 11%–14% Mn) är ett extremfall: de blir exceptionellt sega och hårdnar snabbt vid stötbelastning, vilket gör dem användbara för krossar, gruvutrustning och järnvägskorsningar.

Krom: legeringen som gör stål rostfritt

Krom är utan tvekan det mest kända legeringselementet i stål, främst på grund av dess roll i rostfritt stål. En kromhalt på minst 10,5 % orsakar bildandet av ett passivt kromoxidskikt på stålytan, vilket ger robust korrosionsbeständighet i en mängd olika miljöer. Rostfria stålsorter som 304 (18 % Cr, 8 % Ni) och 316 (16 % Cr, 10 % Ni, 2 % Mo) är riktmärkematerial inom livsmedelsbearbetning, medicinsk utrustning och marin utrustning.

Men kroms bidrag sträcker sig långt utöver korrosionsbeständigheten. Även vid lägre koncentrationer på 0,5 %–3,0 % ökar krom avsevärt härdbarhet, slitstyrka och hållfasthet vid hög temperatur. Krom bildar hårda karbider i stålmatrisen, som motstår nötning och bibehåller hårdheten vid förhöjda brukstemperaturer. Detta gör kromhaltiga legerade stål högt värderade i verktygsstål och lagerstål. Till exempel innehåller AISI 52100 – det mest använda lagerstålet globalt – cirka 1,5 % krom, vilket bidrar till den fina karbidfördelningen som är ansvarig för dess exceptionella motståndskraft mot kontaktutmattning.

I stålsmideapplikationer används krom-molybden (Cr-Mo) stål som AISI 4130 och 4140 i stor utsträckning för smidda tryckkärl, drivaxlar och strukturella komponenter. Kombinationen av krom och molybden ger dessa stål överlägsen härdbarhet och seghet efter härdning och härdning, vilket gör smidda Cr-Mo-delar mycket tillförlitliga under cyklisk belastning.

Nickel: Seghet och lågtemperaturprestanda

Nickel är ett av få legeringselement som förbättrar segheten utan att avsevärt minska duktiliteten. Den stabiliserar austenitfasen, förfinar kornstrukturen och sänker den sega-till-spröda övergångstemperaturen - en egenskap av avgörande betydelse för stålkomponenter som arbetar i miljöer under noll, såsom kryogena lagringstankar, polär infrastruktur och arktisk borrutrustning.

Vid koncentrationer av 1,0 %–4,0 % , ökar nickel avsevärt slagsegheten, särskilt vid låga temperaturer. Nickelstålkvaliteter som ASTM A203 (med 2,25 % eller 3,5 % Ni) är speciellt utformade för tryckkärl i lågtemperaturdrift. Vid ännu högre koncentrationer uppnår maråldrande stål (18 % Ni) sträckgränser som överstiger 2000 MPa samtidigt som de bibehåller god brottseghet - en kombination som är praktiskt taget omöjlig att uppnå med enbart kol.

Nickel är också en viktig stabilisator i austenitiska rostfria stål, vilket motverkar den ferritfrämjande tendensen hos krom. Järn-krom-nickel-jämvikten i kvaliteter som 304 och 316 skapar en helt austenitisk mikrostruktur som förblir icke-magnetisk och mycket korrosionsbeständig även vid kryogena temperaturer.

Ur en stålsmidesynpunkt är nickelhaltiga legeringar som AISI 4340 (Ni-Cr-Mo-stål) bland de vanligaste smidda högpresterande kvaliteterna. Smidda 4340-komponenter — vevaxlar, landningsställsdelar, kraftiga axlar — drar nytta av nickels seghetsbidrag, särskilt efter härdning och anlöpning.

Molybden: härdbarhet, krypmotstånd och varmhållfasthet

Molybden är ett av de mest effektiva härdbarhetsmedlen i legerat stål, aktivt även i koncentrationer så låga som 0,15 %–0,30 % . Dess inverkan på härdbarheten per viktenhet är ungefär fem gånger större än krom. Detta innebär att små tillsatser av molybden kan ersätta betydligt större tillsatser av krom eller mangan, vilket gör det ekonomiskt värdefullt i stålkonstruktioner.

Molybden undertrycker också tempereringssprödhet, ett fenomen där vissa legerade stål blir spröda efter anlöpning i temperaturintervallet 375°C till 575°C. Genom att hämma denna försprödningsmekanism tillåter molybden ståltillverkare att säkert härda kromhaltiga stål till optimal seghet utan risk för sprödbrott under drift.

Vid högre koncentrationer förbättrar molybden dramatiskt krypmotståndet - förmågan att motstå långsam deformation under ihållande stress vid förhöjda temperaturer. Krom-molybden och krom-molybden-vanadin-stål som används i kraftverkspannor, ångrörledningar och turbinkomponenter innehåller vanligtvis 0,5 %–1,0 % Mo, vilket möjliggör långvarig drift vid temperaturer över 500°C.

I samband med stålsmide är molybdenhaltiga kvaliteter som 4140 (0,15 %–0,25 % Mo) och 4340 (0,20 %–0,30 % Mo) standardval för kritiska smidda delar. Molybdeninnehållet säkerställer att smide med stort tvärsnitt kan genomhärdas under värmebehandling, vilket ger konsekventa mekaniska egenskaper från ytan till kärnan av tunga smide som pressramar, järnvägsaxlar och oljefältskomponenter.

Vanadin: Kornförfining och nederbördshärdning

Vanadin används i koncentrationer vanligtvis mellan 0,05 % och 0,30 % , ändå är dess inverkan på stålmikrostruktur oproportionerlig till dess kvantitet. Den bildar extremt stabila karbider och nitrider - vanadinkarbid (VC) och vanadinnitrid (VN) - som fäster korngränser och hämmar korntillväxt under varmbearbetning och värmebehandling. Resultatet är en finare kornstorlek, som samtidigt förbättrar både styrka och seghet.

Vanadin är en hörnsten i mikrolegerade stål (även kallade höghållfasta låglegerade eller HSLA-stål), där dess nederbördsförstärkande effekt gör det möjligt att uppnå sträckgränser på 500–700 MPa utan konventionell härdning och härdning. Detta är kommersiellt betydelsefullt eftersom HSLA-stål kan valsas eller smidas direkt till sina slutliga egenskaper utan ytterligare värmebehandling, vilket minskar produktionskostnaderna.

I verktygsstål används vanadin i högre koncentrationer på 1%–5% för att producera hårda vanadinkarbider som dramatiskt förbättrar slitstyrkan. Höghastighetsstålsorter som M2 innehåller cirka 1,8 % vanadin, vilket bidrar till deras förmåga att behålla skärhårdheten vid temperaturer upp till 600°C som genereras under bearbetning.

För stålsmideoperationer representerar mikrolegerade vanadinkvaliteter en betydande effektivitetsfördel. Smidda fordonsdelar som vevstakar och vevaxlar gjorda av mikrolegerade vanadinstål kan luftkylas direkt från smidespressen, och hoppar över den kostsamma härdnings- och härdningscykeln helt samtidigt som de erforderliga mekaniska egenskaperna uppnås.

Kisel: Deoxidation och elastiska egenskaper

Kisel finns i praktiskt taget alla stålkvaliteter som en restprodukt från ståltillverkningsprocessen, vanligtvis i nivåer av 0,15 %–0,35 % i konstruktionsstål. Dess primära roll är som en deoxidator - kisel har en stark affinitet för syre och bildar kiseldioxid (SiO₂) inneslutningar som tas bort under raffinering, vilket resulterar i renare, starkare stål.

Vid högre kiselkoncentrationer på 0,5 %–2,0 % ökar kisel stålets elasticitetsgräns och utmattningsbeständighet. Denna egenskap utnyttjas i fjäderstål, där kvaliteter som SAE 9260 (1,8%–2,2% Si) använder kiselns bidrag för att bibehålla hög sträckgräns och motstå permanent deformation under cyklisk belastning. Ventilfjädrar, fjäderfjädrar och rälsklämmor är beroende av kisel-mangan fjäderstål för deras förmåga att absorbera upprepade stötar utan att stelna.

Kisel spelar också en specialiserad roll i elektriska stål (transformatorstål), där koncentrationer på 1%–4% Si dramatiskt minskar energiförlusterna från virvelströmmar och hysteres. Kornorienterat kiselstål - kärnmaterialet i elektriska transformatorer - använder cirka 3,2 % Si för att uppnå mycket riktade magnetiska egenskaper.

Volfram och kobolt: Höghastighetsverktygsstål Essentials

Volfram och kobolt förknippas i första hand med höghastighetsverktygsstål och speciallegeringar utformade för extrema driftsförhållanden. Volfram bildar mycket hårda, stabila volframkarbider som behåller sin hårdhet vid förhöjda temperaturer, vilket gör att volframbärande verktygsstål kan skära med hastigheter som skulle få vanliga kolverktygsstål att tappa humöret och mjukna.

Det klassiska T1 snabbstålet innehåller 18% volfram tillsammans med 4 % krom, 1 % vanadin och 0,7 % kol. Denna legeringskomposition ger ett verktyg som bibehåller skärhårdheten över HRC 60 vid temperaturer upp till 550°C. Utvecklingen av höghastighetsstål i M-serien ersatte mycket av volframet med molybden (upp till 9,5 % Mo i M1), vilket ger motsvarande prestanda till lägre legeringskostnader.

Kobolt, i koncentrationer på 5%–12%, höjer den heta hårdheten hos snabbstål ytterligare genom att öka matrisens motståndskraft mot uppmjukning vid röd värme. Kvaliteter som M42 (8% Co) och T15 (5% Co) används för de mest krävande skäroperationerna, inklusive hårdsvarvning och avbrutna skärningar i svåra material som titanlegeringar och härdat stål. Kobolt förekommer också i maråldrat stål med 7%–12%, där det förbättrar utfällningshärdningsmekanismen som ger ultrahög hållfasthet.

Titan, niob och bor: mikrolegeringselement med stor effekt

Några av de mest kraftfulla legeringstillsatserna till stål arbetar i spårnivåkoncentrationer, men deras inverkan på egenskaperna är betydande och väldokumenterad.

Titan

Titan används i koncentrationer av 0,01 %–0,10 % som en stark karbid- och nitridbildare. I rostfria stål stabiliserar titantillsatser (Grad 321 rostfritt) legeringen mot sensibilisering - en form av kromutarmning vid korngränser som uppstår under svetsning och leder till intergranulär korrosion. I HSLA-stål förfinar titan kornstorleken och bidrar till utfällningsförstärkning, liknande vanadin men arbetar i ännu lägre koncentrationer.

Niob (Columbium)

Niob används i koncentrationer så låga som 0,02 %–0,05 % och är kanske det mest kostnadseffektiva mikrolegeringselementet som finns. Även vid dessa spårnivåer fördröjer niob avsevärt austenitkorntillväxt under varmvalsning och smide, vilket ger finare ferritiska kornstrukturer i den färdiga produkten. Finare kornstorlek leder direkt till förbättrad sträckgräns och överlägsen slagseghet vid låga temperaturer - en kombination av egenskaper som är kritiska för rörledningsstål, offshore-konstruktionsstål och tryckkärlsplattor. Moderna rörledningskvaliteter som API X70 och X80 förlitar sig starkt på niobmikrolegering för att uppnå sina krav på styrka och seghet.

Bor

Bor är unikt bland legeringsämnen eftersom det är effektivt vid anmärkningsvärt låga koncentrationer av just 0,0005 %–0,003 % (5 till 30 delar per miljon). Vid dessa spårnivåer segregerar bor till austenitkorngränser och ökar härdbarheten dramatiskt genom att fördröja kärnbildningen av ferrit och perlit under kylning. En 30 ppm bortillsats till ett medelstort kolstål kan öka härdbarheten lika effektivt som en 0,5 %–1,0 % kromtillsats. Borbehandlade stål används i stor utsträckning i masstillverkade smidda fästelement, där deras utmärkta härdbarhet gör att mindre tvärsnitt kan härdas helt i vattenhärdning, vilket minskar legeringskostnaderna samtidigt som styrkan bibehålls.

Hur legeringselement påverkar stålsmidebeteende

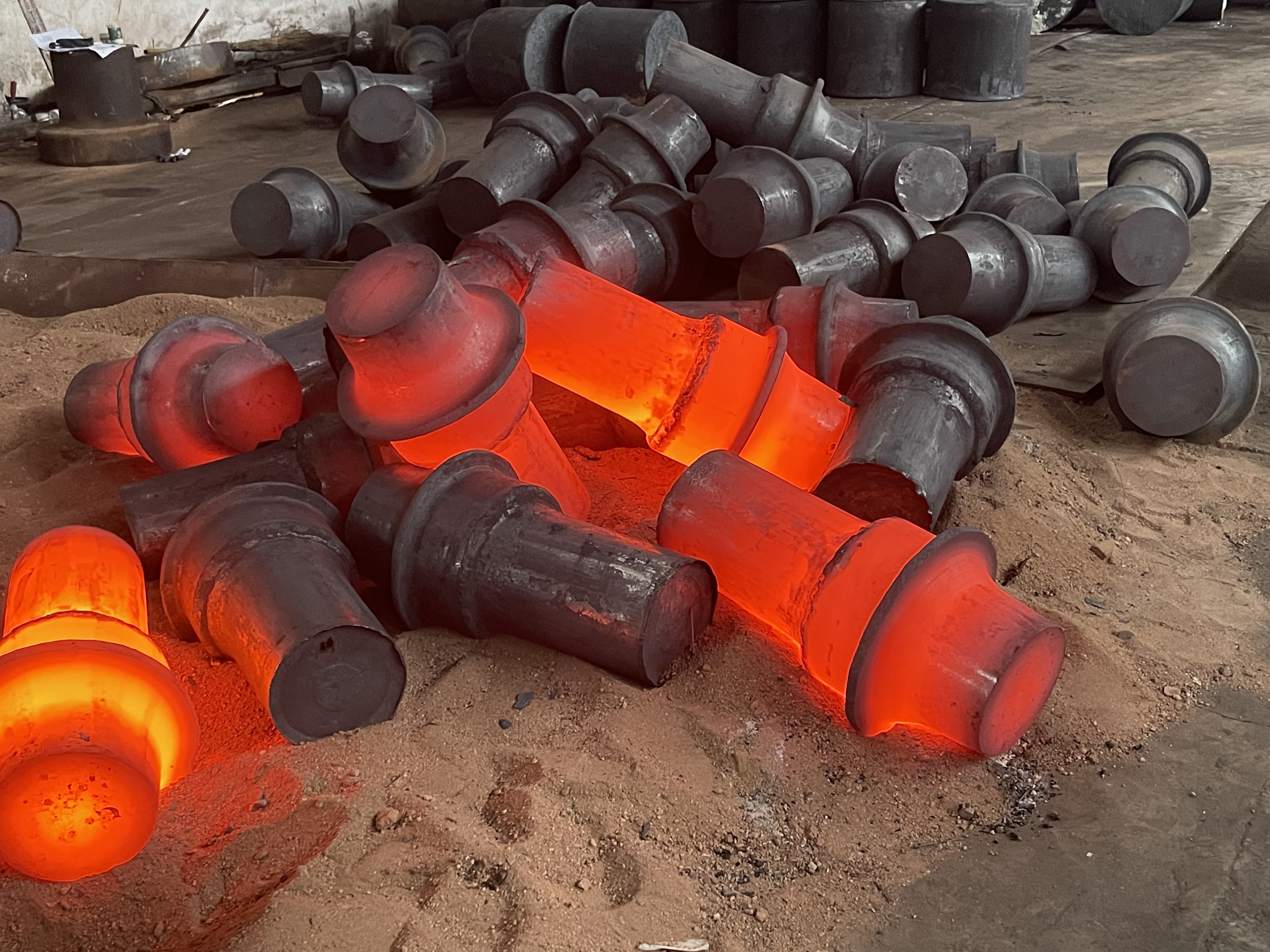

Stålsmide är inte bara en fråga om uppvärmning och hamring. Stålets legeringskemi styr i grunden hur metallen beter sig under varje steg av smidesprocessen - från ämnesuppvärmning till formfyllning och från kylning till slutlig värmebehandling.

Smidesbarhet och hetbearbetbarhet

Smidesbarhet avser hur lätt ett stål kan deformeras till önskad form utan att spricka eller rivas. Vanligt stål med låg kolhalt (t.ex. AISI 1020) har utmärkt smidbarhet eftersom de är mjuka, formbara och har breda varmbearbetningstemperaturfönster. När legeringsinnehållet ökar - särskilt med höga krom-, volfram- eller höga kolhalter - minskar smidbarheten eftersom legeringskarbiderna och intermetalliska material begränsar plastflödet. Verktygsstål som D2 (12% Cr, 1,5% C) kräver mycket exakt temperaturkontroll under smide för att undvika ytsprickor.

Smide temperaturområde

Varje stållegering har ett rekommenderat smidestemperaturområde. Överskridande av den övre gränsen orsakar korngränssmältning (begynnande smältning) och irreversibla skador. Att falla under den nedre gränsen ökar risken för att smida in i tvåfasområdet, vilket orsakar inre revor. Typiska smidestemperaturintervall efter legeringstyp:

Värmebehandling efter smide och legeringskemi

De flesta smide av legerat stål genomgår värmebehandling efter smide för att uppnå sina slutliga mekaniska egenskaper. Legeringens kemi avgör vilken värmebehandlingscykel som är lämplig och hur stålet kommer att reagera. Höghärdningslegeringar som 4340 kan oljehärdas från austenitiseringstemperaturer runt 830°C och sedan härdas vid 200°C–600°C för att inrikta sig på specifika kombinationer av hårdhet, draghållfasthet och slagseghet. Nikkel-, krom- och molybdenhalten i 4340 säkerställer att även tunga smidesdelar med tvärsnitt över 100 mm uppnår konsekvent genomhärdning, medan vanligt kolstål skulle visa en betydande minskning i hårdhet från ytan till mitten i samma sektionsstorlek.

Vanliga stållegeringskvaliteter och deras elementära sammansättningar

Att förstå specifika kvaliteter och deras legeringssammansättningar överbryggar gapet mellan teori och praktik. Följande tabell sammanfattar den kemiska sammansättningen av allmänt använda konstruktions- och legeringsstål, av vilka många är häftklamrar i stålsmideindustrin.

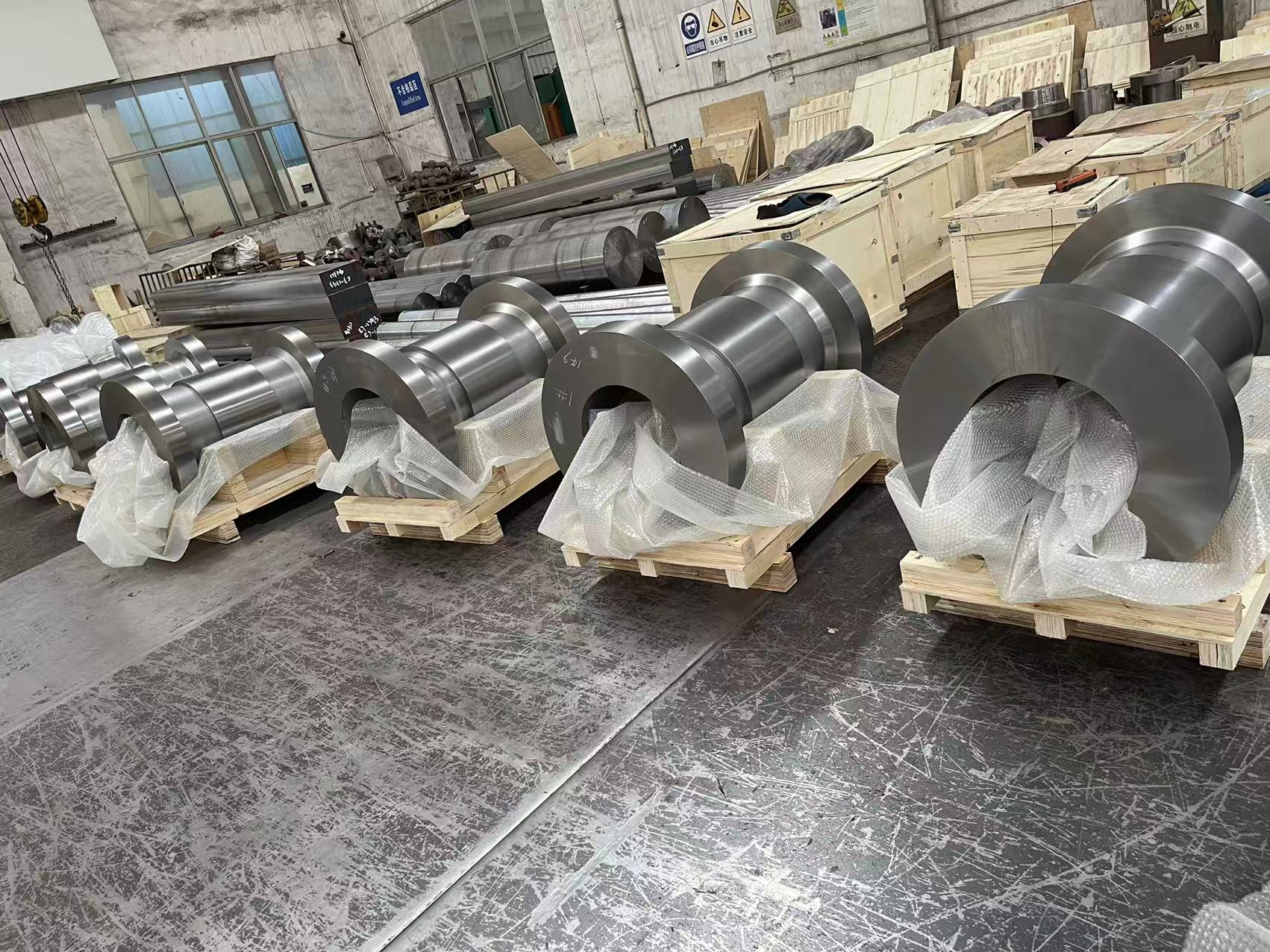

Att välja rätt legerat stål för smidda komponenter

Att välja rätt legerat stål för en smidestillämpning är ett tekniskt beslut med flera variabler. Processen involverar en balansering av prestandakrav under drift mot smidbarhet, värmebehandlingsbarhet, bearbetbarhet, svetsbarhet och kostnad. Det finns sällan ett enda "bästa" stål för en given applikation - valet beror på den specifika kombinationen av spänningar, temperaturer och miljöer som komponenten kommer att stöta på.

Viktiga överväganden vid val av legeringar för smidda komponenter inkluderar:

• Sektionsstorlek och härdbarhet: Smide med stora tvärsektioner kräver höghärdbara legeringar. AISI 4340 med dess Ni-Cr-Mo-kombination är vanligen specificerad för komponenter med kritiska sektioner som överstiger 75 mm eftersom den bibehåller genomhärdning i tunga sektioner.
• Trötthetsliv: Komponenter som utsätts för cyklisk belastning - vevaxlar, vevstakar, axlar - drar nytta av finkorniga legerade stål med kontrollerat inneslutningsinnehåll. Vakuumavgasade och rena stålmetoder i kombination med mikrolegering av vanadin eller niob ger längre utmattningslivslängder.
• Service för förhöjd temperatur: Om den smidda delen kommer att fungera vid temperaturer över 400°C - turbinskivor, ventilkroppar, avgasgrenrör - krävs krom-molybden-vanadin-kvaliteter eller nickelbaserade superlegeringssmide för att motstå krypning och bibehålla styrkan.
• Korrosionsbeständighet: Marin eller kemisk bearbetningsmiljö kräver smide av rostfritt stål. Grad 316 rostfritt är att föredra framför 304 i kloridrika miljöer på grund av dess molybdenhalt, vilket avsevärt minskar känsligheten för gropkorrosion.
• Kostnad och tillgänglighet: Legeringar som innehåller höga halter av nickel, kobolt eller molybden bär betydande kostnadspremier. Ingenjörer utvärderar ofta om en lägre legeringskvalitet med en modifierad värmebehandling kan uppfylla specifikationen, eller om mikrolegerade HSLA-stål kan eliminera värmebehandling efter smide helt och hållet.

Stålsmidesindustrins förmåga att producera detaljer med konsekventa mekaniska egenskaper över höga produktionsvolymer beror direkt på välkontrollerad legeringskemi i kombination med disciplinerad smidesprocesshantering. Moderna simuleringsverktyg gör det möjligt för smidesingenjörer att modellera metallflöde, temperaturhistorik och slutlig kornstruktur innan en enda form skärs, med hjälp av legeringens kända termodynamiska och mekaniska beteende som input. Denna förmåga gör val av legeringar till en allt mer exakt vetenskap snarare än en empirisk prova-och-fel-övning.
